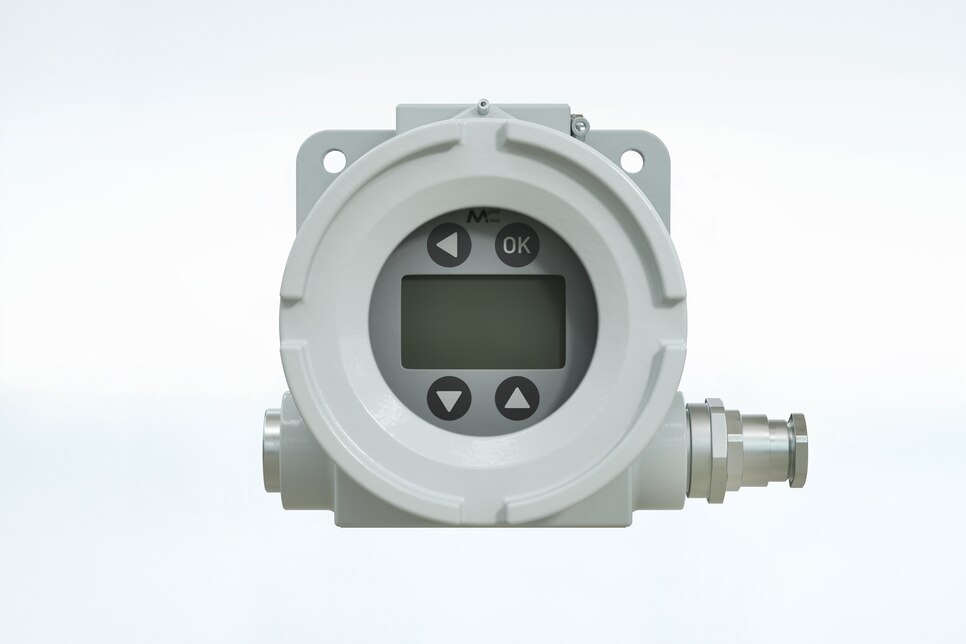

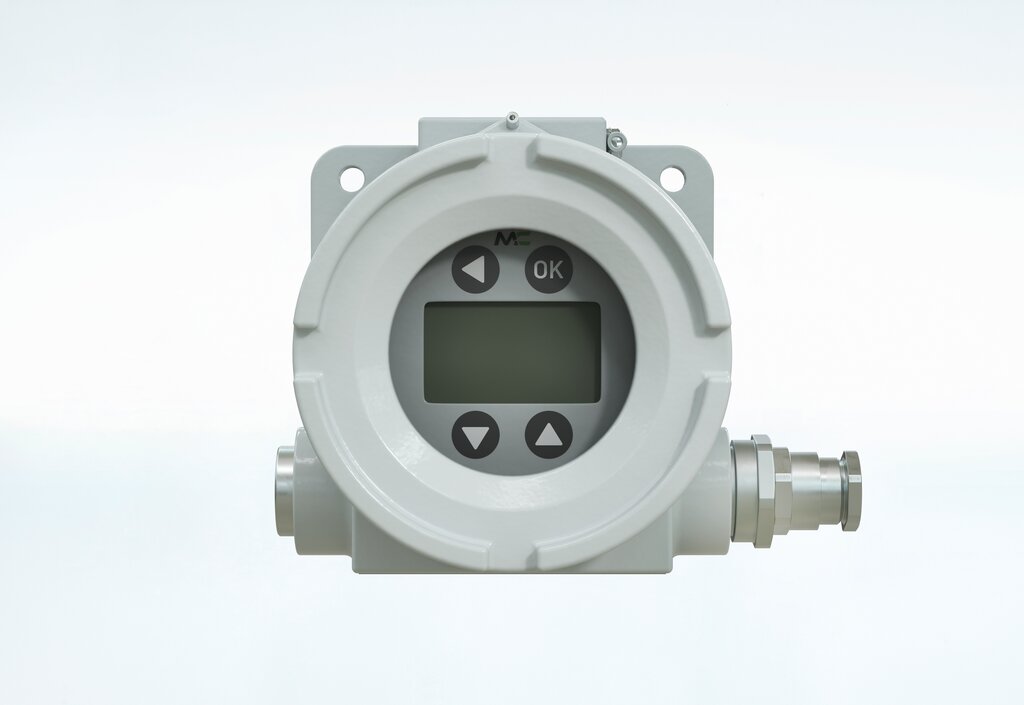

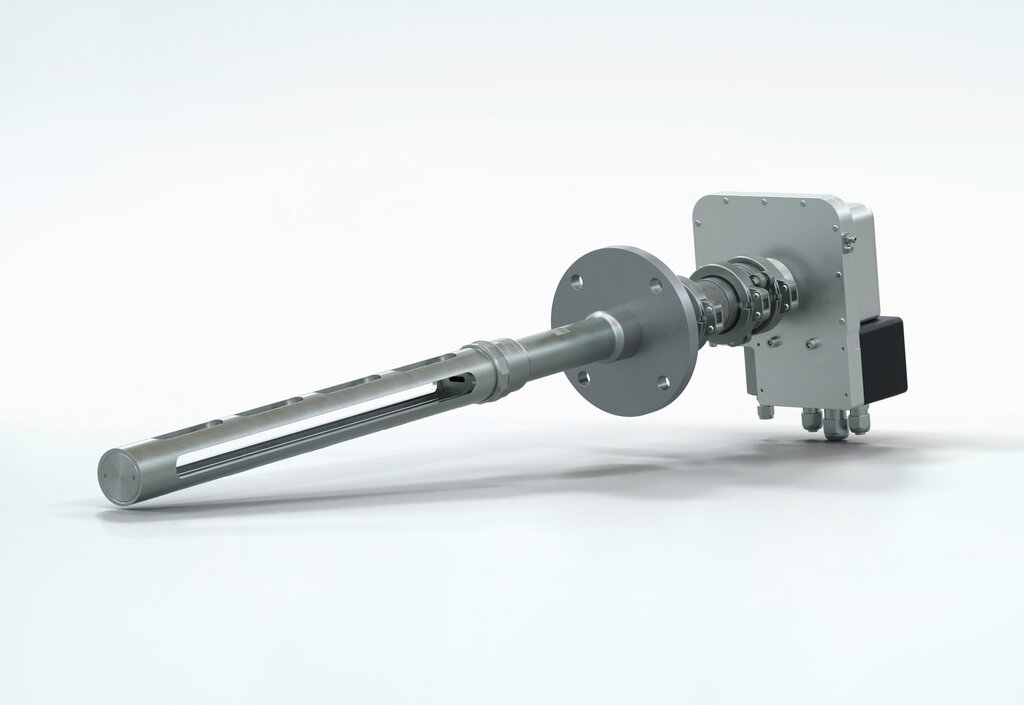

Der In-situ Laser-Analysator ILA1-X000-EX besteht aus einer Sonde mit integrierter Messstrecke. Diese umfasst einen Sender, einen Reflektor, einen Empfänger, einen Anschlussflansch und einen Sensorkopf. Optional ist auch eine separate HMI-Einheit erhältlich. Der Sender und der Empfänger befinden sich im Sensorkopf des ILA1, der Strahlreflektor hingegen befindet sich im Messabschnitt in der Spitze der Sonde.

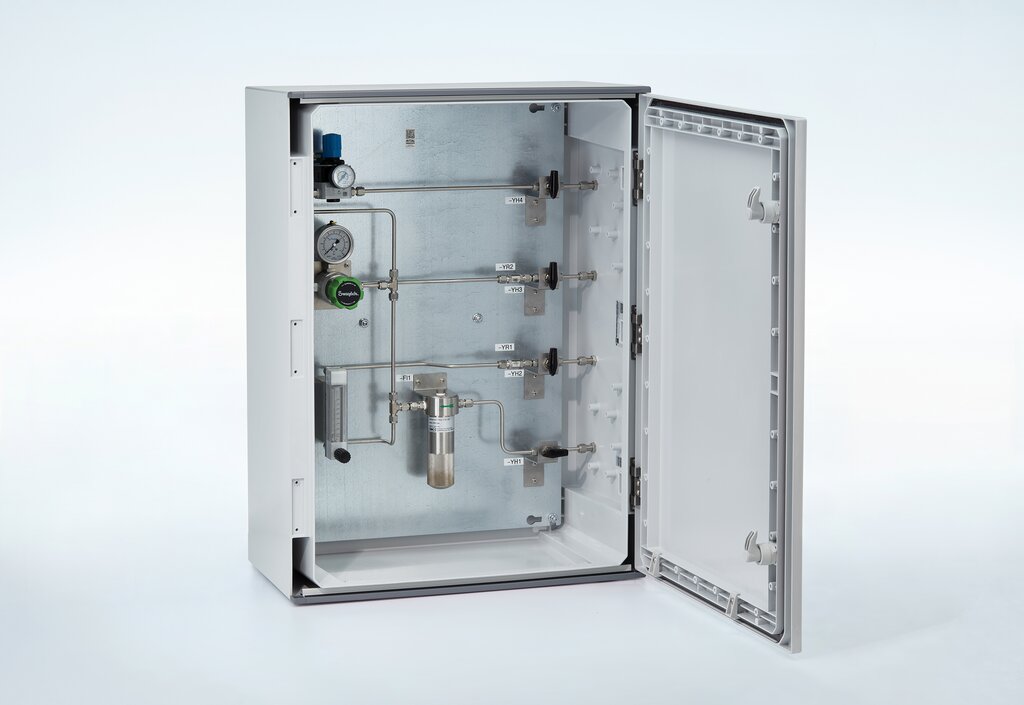

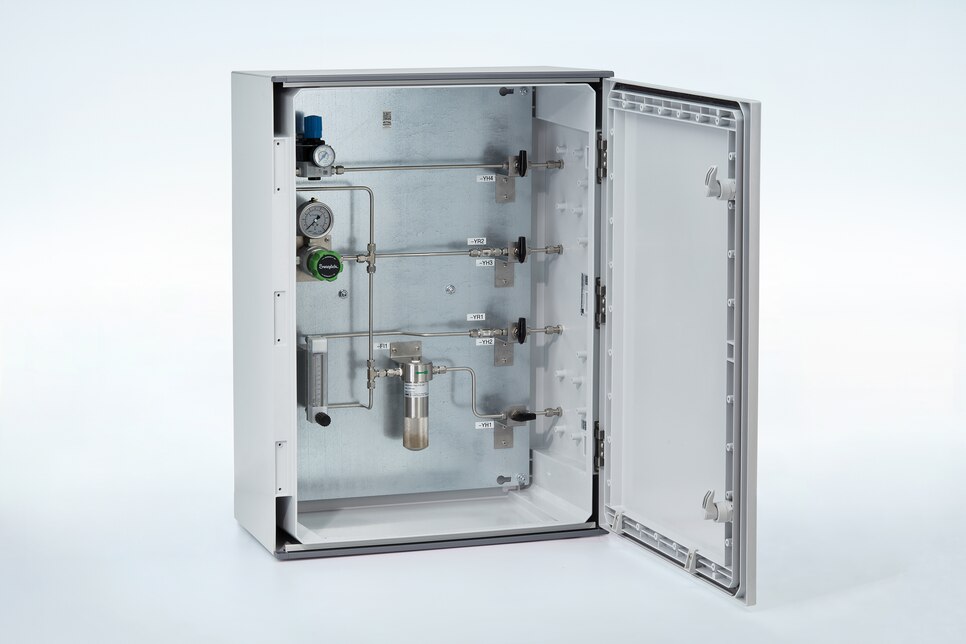

Vom Sensorkopf geht ein Laserstrahl aus, der das Prozessgas durchdringt. Der Reflektor am Ende der Messstrecke reflektiert den Strahl zurück zum Empfänger im Sensorkopf. Ein integriertes System zur kontinuierlichen Gerätespülung mit Stickstoff (N2) oder Druckluft verhindert, dass Staub und andere Verunreinigungen mit dem Reflektor und den anderen optischen Komponenten in Berührung kommen.
Das Lasermesssystem ist modular aufgebaut und kann für die verschiedensten Messaufgaben konfiguriert werden. Durch die Auswahl der Materialien (z.B. Edelstähle wie 904L, 321H oder Nickelbasislegierungen) und der Möglichkeit der thermischen Entkopplung kann das System sowohl in korrosiven Gasen als auch bei sehr hohen Temperaturen (bis 900 °C) eingesetzt werden.
Durch sein Messverfahren ist der Laser-Analysator ILA1 sehr zuverlässig und auf kurze Reaktionszeiten ausgelegt. Er kann für eine Vielzahl von Gasen in industriellen und chemischen Prozessen eingesetzt werden und erfordert keine Probenahme und Probenaufbereitung. So trägt er dazu bei, die Ausfallzeiten zu minimieren und die Prozesssicherheit bei geringen Betriebskosten zu erhöhen.
Zusammengefasst ist der ILA1-A000-EX ein optimaler Analysator für Echtzeitmessungen mit sehr hoher Präzision, maximaler Zuverlässigkeit und minimalem Wartungsaufwand.
