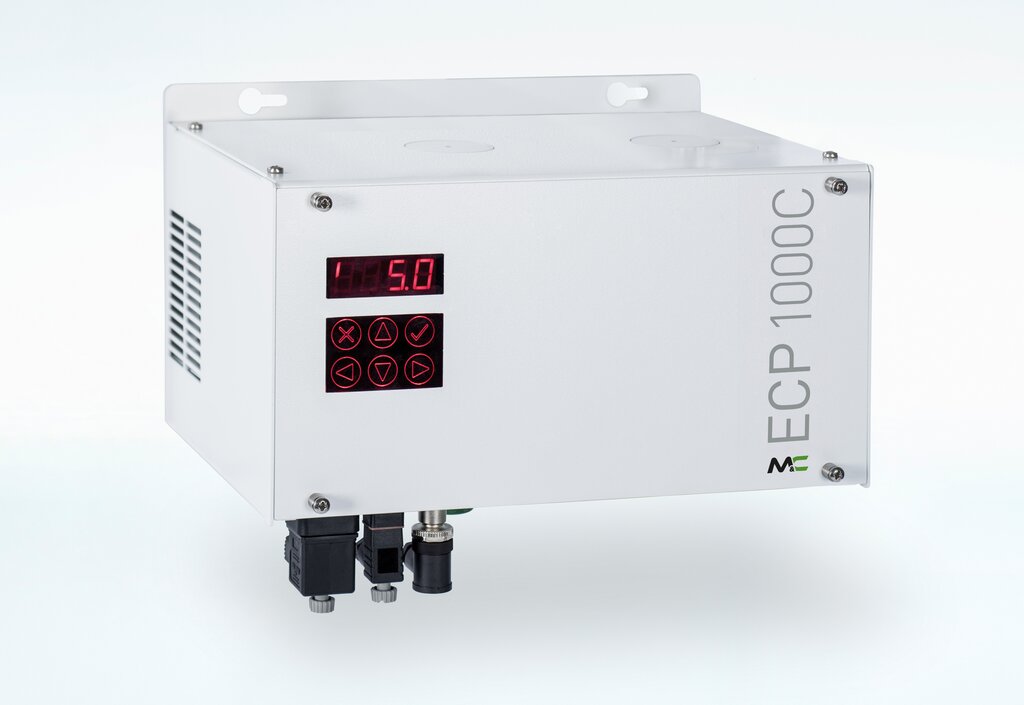

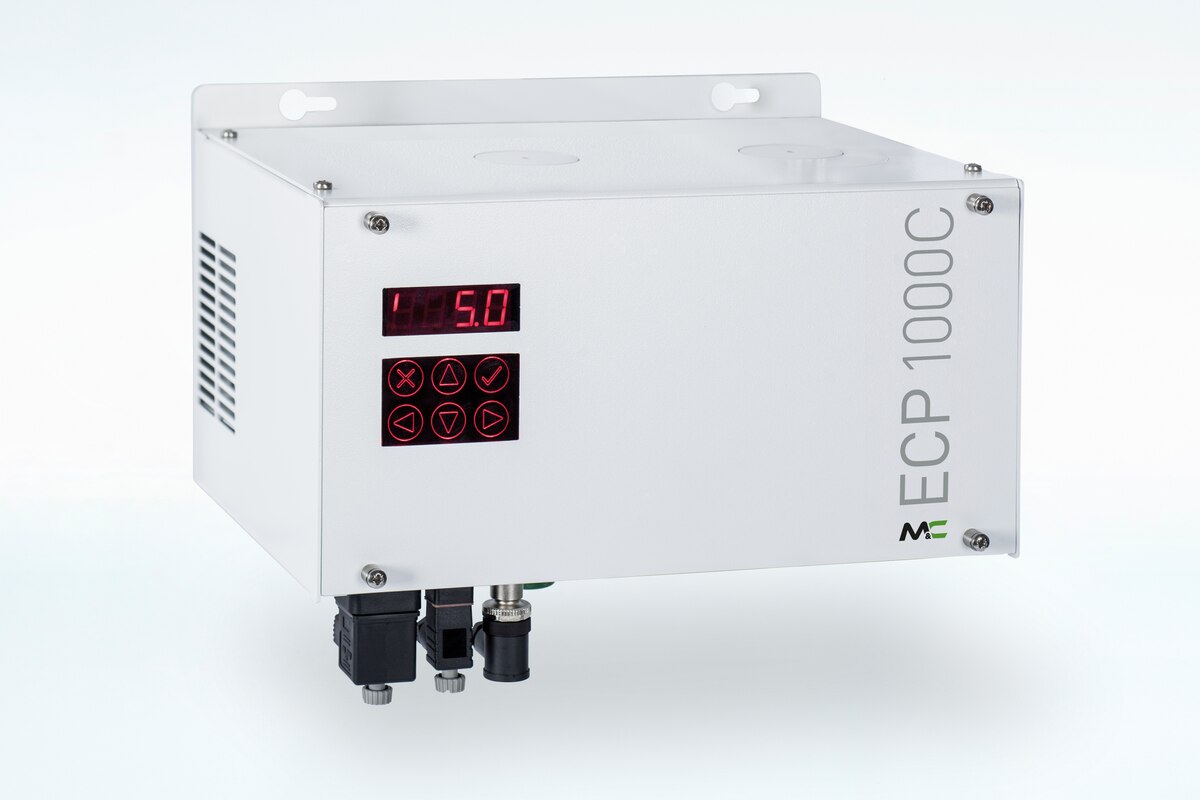

Peltier-Gaskühler ECP1000C

Artikel-Nr.: 01K1400X

Produkteigenschaften

  • Peltier-Gaskühler für 1 Jet-Stream-Wärmetauscher mit einem Gasdurchfluss von max. 150 Nl/h
  • Standardmäßig einsetzbar bis zu einer Umgebungstemperatur von 50 °C
  • Einstellbarer Gasausgangstaupunkt mit einer Stabilität < ±0,1 °C bei konstanten Bedingungen
  • Regelsollwert wählbar zwischen Absolut- und Differenztemperaturwert-Betrieb
  • Mit einer Gesamtkühlleistung von 110 kJ/h bei 25 °C Umgebung
  • Universell einsetzbar durch breitbandiges Netzteil
  • Konfigurierbarer, potentialfreier Alarmausgang
  • Integrierte Auswertung für Flüssigkeitsalarmsensoren des Typs LA1 oder LA1S
  • Optional: 1 Jet-Stream-Wärmetauscher, automatische oder manuelle Kondensatableitung, konfigurierbarer mA-Ausgang (schirmfrei), Messung der Gasausgangstemperatur im Gasweg

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Mit einem Gasweg, für max. 150 NL/h Gas, verschiedene Wärmetauschermaterialien möglich, Netz: 115-230 V AC/50-60 Hz

  • Anwendungen
    Die Gaskühler Typ ECP 1000C werden in der Analysentechnikzur Taupunktabsenkung von feuchten Gasen eingesetzt, um Kondensation im Analysegerät auszuschließen. Durch die Einstellung eines äußerst stabilen Gasausgangs-Taupunktes werden Wasserdampfquerempfindlichkeit und volumetrische Fehler vermieden.
  • Beschreibung
    Elektrogaskühler Typ ECP1000C mit Display und kapazitivem Bedienfeld, für Umgebungstemperaturen bis +50 °C, mit Peltier‑Element, elektronisch geregelt von +2 bis +15 °C (voreingestellt auf +5 °C), einstellbarer Über‑/Untertemperaturalarm mit 1 potentialfreiem Relaiskontakt, integrierte LA‑Auswertung, ohne Wärmetauscher, Netz: 115‑230 V AC/50‑60 Hz steckbar
  • Produktmerkmale
    Explosionsgeschützt Nein
    Kühlung Peltier
    Temperatur > 2 °C
    Gaswege 1
    Durchfluss/Gasweg 150 Nl/h
    Werkstoff Wählbar
    Versorgungsspannung 110‒120 V 220‒240 V
