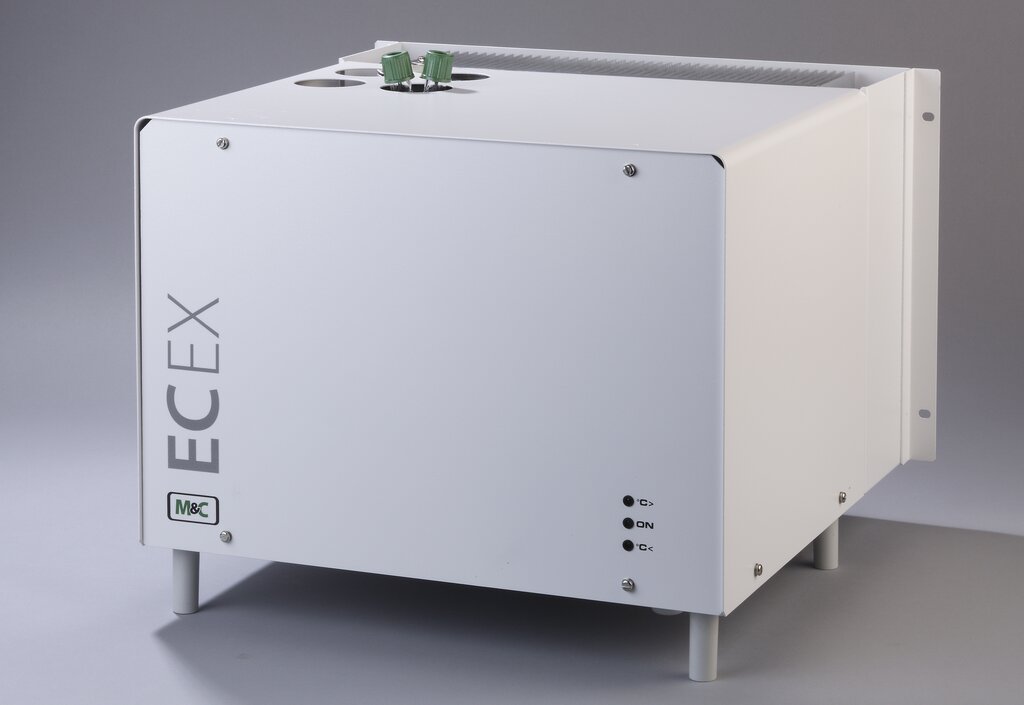

Kompressor-Gaskühler ECEX-1G

Artikel-Nr.: 02K5000

Produkteigenschaften

  • Kompressor-Gaskühler mit 1 Jet-Stream-Wärmetauscher aus Duran®-Glas
  • Mit einem Gasdurchfluss von max. 1 x 250 Nl/h
  • Explosionsgeschützte Ausführung nach ATEX für Zone 1
  • Gehäuse ausgelegt für bis zu 4 Jet-Stream-Wärmetauscher
  • Einstellbarer Gasausgangstaupunkt mit einer Stabilität < ±0,25 °C bei konstanten Bedingungen
  • Mit einer Gesamtkühlleistung von 520 kJ/h bei +25 °C Umgebungstemperatur
  • Umgebungstemperatur bis +45 °C
  • Mit Statusalarmkontakt
  • Im 19"-Ein- oder Aufbaugehäuse
  • Netz: 230 V
  • Optional: Jet-Stream-Wärmetauscher, automatische oder manuelle Kondensatentsorgung, verschiedene Gas- und Kondensatanschlüsse



Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Für Ex-Zone 1, mit max. vier Gaswegen für je 250 Nl/h Gas, verschiedene Wärmetauschermaterialien möglich, Netz: 230 V/50 Hz oder 115 V/60 Hz

  • Anwendungen
    Die M&C-Gaskühler Typ EC werden in der Analysentechnik zur Taupunktabsenkung von feuchten Gasen eingesetzt, um Kondensation im Analysengerät auszuschließen. Durch die Einstellung eines äußerst stabilen Gasausgangstaupunktes werden Wasserdampfquerempfindlichkeit und volumetrische Fehler vermieden.
  • Beschreibung
    Kompressor‑Gaskühler Typ EC‑Ex‑1G, ATEX‑zertifizierte Ausführung für Bereiche der Ex‑Zone 1 mit der Markierung: II 2 G EX pxb db eb [ib] IIC T4 Gb, EXAM NR.: 17 ATEX E 080, IECEx BVS 18.0021, im Wandaufbaugehäuse oder auf Wunsch als 19"‑Einbaugehäuse, Gehäusetiefe: 450 mm, elektronisch auf +5 °C geregelt, Über‑ und Untertemperaturalarm mit 1 Umschaltkontakt, Jet‑Stream‑Wärmetauscher aus Duran®‑Glas für 1 x 250 Nl/h (max. 4 St.), Anschlüsse: Messgas: GL 18‑6 mm, Kondensat: GL 25‑12 mm, Netz: 230 V/50‑60 Hz
  • Produktmerkmale
    Explosionsgeschützt Ja
    Kühlung Kompressor
    Temperatur > 2 °C
    Gaswege 1‒4
    Durchfluss/Gasweg > 150 Nl/h
    Werkstoff Glas
    Versorgungsspannung 220‒240 V
