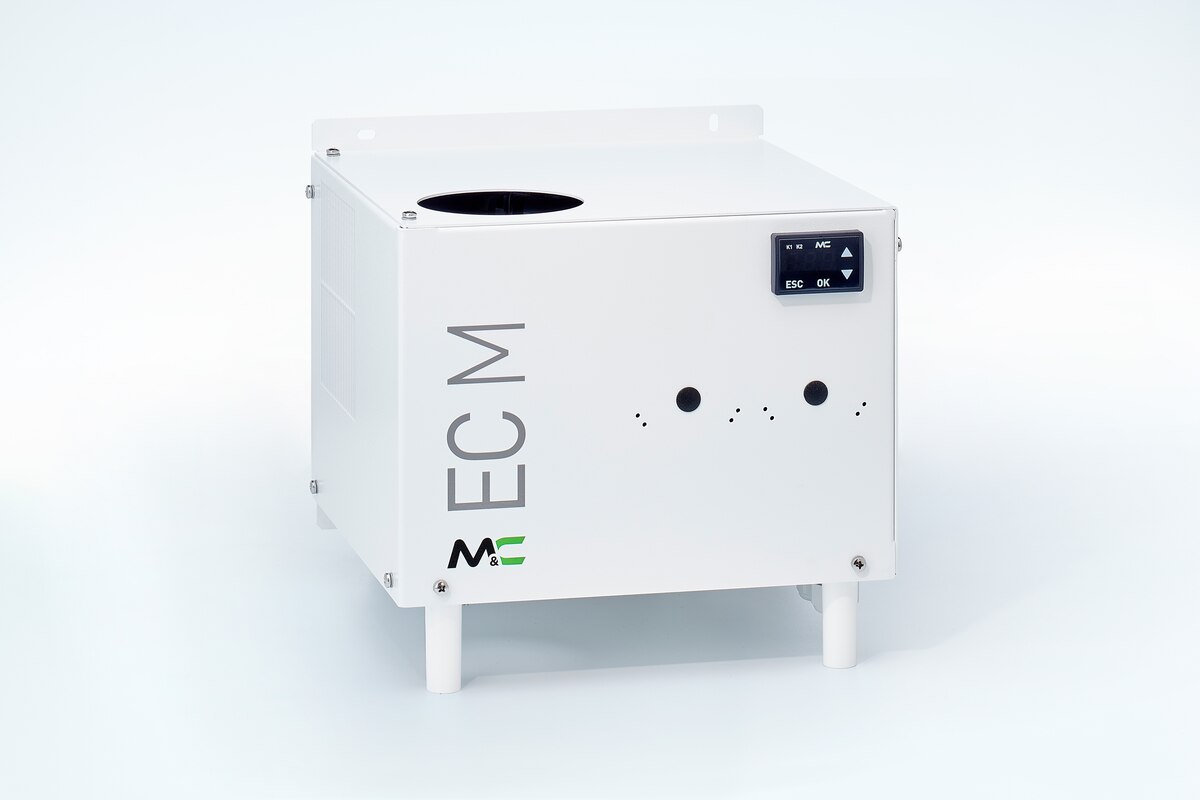

Kompressor-Gaskühler ECM-1

Artikel-Nr.: 02K7500XA

Produkteigenschaften

  • Kompressor-Gaskühler für 1 Jet-Stream-Wärmetauscher mit einem Gasdurchfluss von max. 250 Nl/h
  • Einstellbarer Gasausgangstaupunkt mit einer Stabilität < ±0,1 °C bei konstanten Bedingungen
  • Mit einer Gesamtkühlleistung von 144 kJ/h bei +10 bis +50 °C Umgebungstemperatur
  • Umgebungstemperatur bis +50 °C
  • Mit konfigurierbarem Statusalarmkontakt
  • Kompaktes und leichtes Wandaufbaugehäuse
  • Netz: 115 V
  • Optional: 1 Jet-Stream-Wärmetauscher, Schlauchpumpe SR25.2, verschiedene Gas- und Kondensatanschlüsse je nach Wärmetauscher

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Mit ein oder zwei Gaswegen, 1 x 250 Nl/h oder 2 x 150 Nl/h, verschiedene Wärmetauschermaterialien möglich, Netz: 230 V/50 Hz oder 115 V/60 Hz - Ohne Wärmetauscher! Auswahl unter Optionen" -"

  • Anwendungen
    Die M&C-Gaskühler ECM werden in der Analysentechnik zur Taupunktabsenkung von feuchten Gasen eingesetzt, um Kondensation im Analysengerät auszuschließen. Durch die Einstellung eines äußerst stabilen Gasausgangstaupunktes werden Wasserdampfquerempfindlichkeit und volumetrische Fehler minimiert.
  • Beschreibung
    Kompressor‑Gaskühler Typ ECM‑1 im Wandaufbaugehäuse, Gehäusetiefe: 260 mm, vorbereitet für 1 Jet‑Stream‑Wärmetauscher mit 250 Nl/h, Über‑ und Untertemperaturalarmfenster sowie Messgasausgangstaupunkt am eingebauten Elektronikregler einstellbar, werkseitig auf +5 °C eingestellt, mit 1 Kontaktausgang, Thermometer mit digitaler Anzeige: ‑10/+50 °C, Netz: 115 V/60 Hz, CSA us
  • Produktmerkmale
    Explosionsgeschützt Nein
    Kühlung Kompressor
    Temperatur > 2 °C
    Gaswege 1
    Durchfluss/Gasweg > 150 Nl/h
    Werkstoff Wählbar
    Versorgungsspannung 110‒120 V
