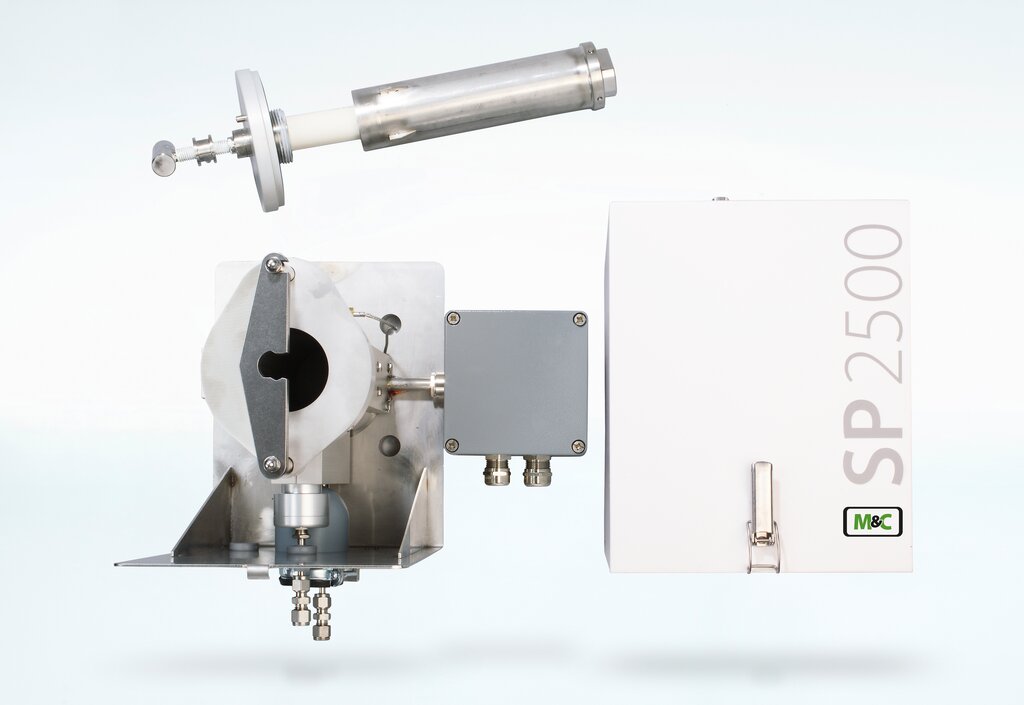

Gasentnahmesonde SP2500-H

Artikel-Nr.: 20S3510

Produkteigenschaften

  • Beheizte Gasentnahmesonde für Prozesse mit hoher Staubbeladung
  • Herausziehbar ohne Demontage der Sonde: Filtergehäuse mit optionalem Entnahmerohr oder Vorfilter
  • Inklusive Wetterschutzhaube
  • Filtergehäuse und Montageflansch beheizt auf max. 180 °C
  • Mit Keramik-Filterelement, weitere Filtermaterialien optional
  • Einfache Montage und problemlose Wartung
  • Geringes Totvolumen
  • Netz: 230 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, FKM, Novapress®, Keramik

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die Sonden des Typs SP2500-H werden zur kontinuierlichen Gasentnahme bei Prozessen mit hoher Staubbeladung, hoher Temperatur oder Gasfeuchte eingesetzt. Sie können bei abgesperrtem Messgasausgang zurückgespült werden. Der Vorfilter kann ohne Demontage der Sonde ausgebaut werden.
  • Beschreibung
    Gasentnahmesonde Typ SP2500‑H mit außen liegendem Keramik‑Filterelement Typ S‑2K150, Filterfeinheit: 2 µm, Sondenrohr oder Vorfilter durch den Sondenkopf herausziehbar, inklusive zwei schwenkbaren Schutzblechen am Sondenkopf, mit elektrischer Beheizung des Außenfilters auf 0 bis 180 °C einstellbar am eingebauten Regelthermostat, Übertemperaturbegrenzer mit Resettaste bei +30 °C über Sollwert ansprechend und Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑30 °C unter Sollwert auslösend, inkl. Wetterschutzhaube mit Wärmeisolierung, Messgasausgang: 1/4" NPT i, Netz: 230 V/50 Hz, 800 W, Montageflansch: DN 65 PN 6B, Entnahmerohr‑Anschluss G 3/4" i, Werkstoff: rostfreier Stahl 1.4571, Viton®, Keramik
  • Produktmerkmale
    Explosionsgeschützt Nein
    Heizung Ja
    Temperatur 180 °C
    Filterfläche Mittel
    Absperrung/Rückspülung Nein
    Kalibrierung Nein
    Mobil Nein
    Versorgungsspannung 220‒240 V
    Werkstoff Rostfreier Stahl

Optionen & Ersatzteile
Gasentnahmesonde SP2500-H

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Produktoptionen
Ersatzteile

Ersatzteile
Gasentnahmesonde SP2500-H

Optionen
Gasentnahmesonde SP2500-H

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

Schrägansicht liegendes Entnahmerohr SP2000/SS und PTFE-Klemmring

Entnahmerohr SP2000/SS

20S9065

  • Werkstoff
    • Rostfreier Stahl
  • Explosionsgeschützt
    • Ja
  • Heizung
    • Nein
  • Mobil
    • Nein
  • Länge
    • 1000 mm
  • Versorgungsspannung
    • Ohne

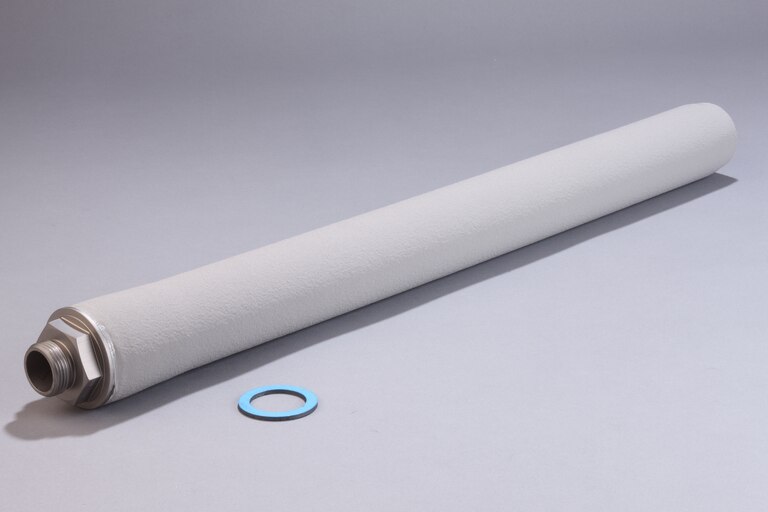

Schrägansicht liegender Vorfilter SP2000/V20-6 und PTFE-Klemmring
