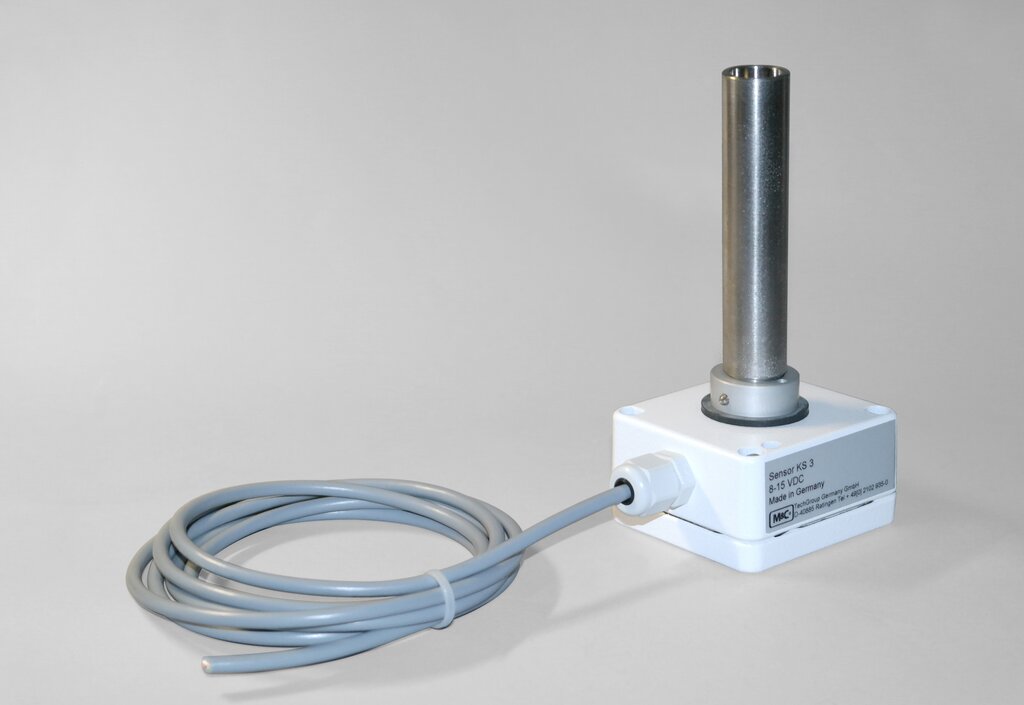

Flüssigkeitsalarmsensor KS3/SS PEEK

Artikel-Nr.: 03E4180

Produkteigenschaften

  • Flüssigkeitssensor für leitfähige und nicht-leitfähige Medien
  • Integrierbar in M&C-Universalfilter aus rostfreiem Stahl mit 1/2" NPT-Kondensatanschluss
  • Anschluss: ø 18 mm
  • Betriebsdruck: max. 11 bar abs.
  • Mit 1,5 m elektrischem Anschlusskabel
  • Werkstoff der mediumberührten Teile: PEEK, rostfreier Stahl, Chemraz®

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Für nicht-leitfähige Medien. Der Flüssigkeitsalarmsensor Typ KS3 löst den Typ KS2 ab. Der KS3 ist der vollwertige Ersatz für den KS2. Das Kunststoffgehäuse wurde durch ein robustes Aluminiumgehäuse ersetzt.

  • Anwendungen
    Flüssigkeitsalarmsensoren werden in Gasaufbereitungssystemen zur Überwachung von Gaskühl- und Kondensatableiteinrichtungen zum Schutz von nachgeschalteten Analysengeräten eingesetzt. Die Überwachungseinrichtung KS 3 signalsiert bei eventuellem Defekt von Kühlgeräten oder Kondensatableitern einen Flüssigkeitseinbruch auch von nicht leitfähigen Medien und vermeidet teure Ausfallzeiten sowie hohe Instandsetzungskosten von Analysengeräten. Im Alarmfall ist im Aufbereitungssystem die Pumpe oder ein Absperrmagnetventil spannungslos zu schalten.
  • Beschreibung
    Flüssigkeitsalarmsensor Typ KS3 für nicht leitfähige Medien, 18 mm Durchmesser, 1,5 m Anschlusskabel, Werkstoff: PEEK, Chemraz®, rostfreier Stahl 1.4571, max. Betriebsdruck: 11 bar abs., zum Einbau in den Filtertopf Typ F‑120SS‑D 1/2" NPT (90F0137N) oder CLF‑SS 1/2" NPT (C50009)
