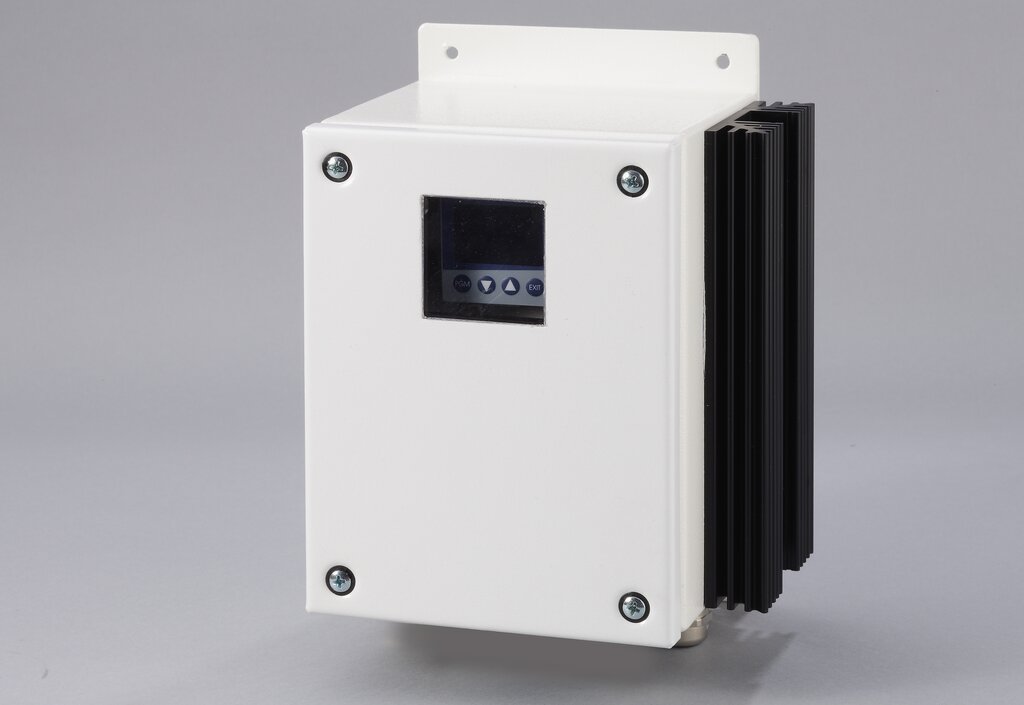

Temperaturregler 70304G

Artikel-Nr.: 01B8451

Produkteigenschaften

  • Elektronischer PID-Temperaturregler mit Selbstoptimierung
  • Parametrierbarer Sensoreingang für alle gängigen Temeratursensoren
  • Geeignet für die Regelung elektrisch beheizter M&C-Komponenten mit Temperaturfühler
  • Bei Bestellung des Reglers in Verbindung mit einer M&C-Komponente wird er speziell für diese Komponente parametriert und vorprogrammiert
  • Mit eingebautem Solid-State-Relais mit einer Schaltleistung von 15 A
  • Mit LED-Display
  • Im Wandmontagegehäuse aus Stahlblech mit Kühlblock
  • Netz: 230 V

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    PID-Regler mit Selbstoptimierung im Stahlblechgehäuse für verschiedene Fühlertypen z.B. SP2000-H320/S.1, SP2000-H320/DIL,SP2000-H320/C, SP2000/PT100, SP2000/FeCuNi, SP2000/NiCrNi, SP2000/SP30... oder SP2000/SP35…
  • Anwendungen
    Der Temperaturregler Typ 70304G wird für alle beheizten Komponenten verwendet, deren Standard-Thermostatregler durch eine elektronische Regelung ersetzt werden kann oder bei denen eine thermostatische Regelung nicht möglich ist. Außerdem kann er für beheizte Leitungen verwendet werden, wenn ein Temperaturalarm erforderlich ist.
  • Beschreibung
    Elektronischer PID‑Temperaturregler Typ 70304G mit Selbstoptimierung und LED‑Display im Wandmontagegehäuse IP65 aus lackiertem Stahlblech mit Sichtfenster im Deckel, Standard‑Temp.‑ Fühler: Pt100, Fe‑CuNi Typ J, eingebautes Solid‑State‑Leistungsrelais mit 15‑A‑Regelleistung, Thermoelementausgleichsklemmen für Thermoelement FeCuNi (bei Anschluss anderer Thermoelemente, bitte Typ angeben), inkl. Klemmleiste und Kabelverschraubungen, fertig montiert und elektrisch angeschlossen, spez. Sicherheits‑Überwachungsfunktion für Thermoelementbetrieb, Abmessungen (B x H x T): 145 x 200 x 120 mm, Statussignalausgang: 1 Kontakt (NO) für Über‑ und Untertemperaturalarm, Alarmrelais‑Schaltleistung: 250 V AC, 3 A, Netz: 230 V/50 Hz, Übertemperaturbegrenzer mit Abschalt‑ und Resetfunktion

Optionen & Ersatzteile
Temperaturregler 70304G

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Ersatzteile

Ersatzteile
Temperaturregler 70304G

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

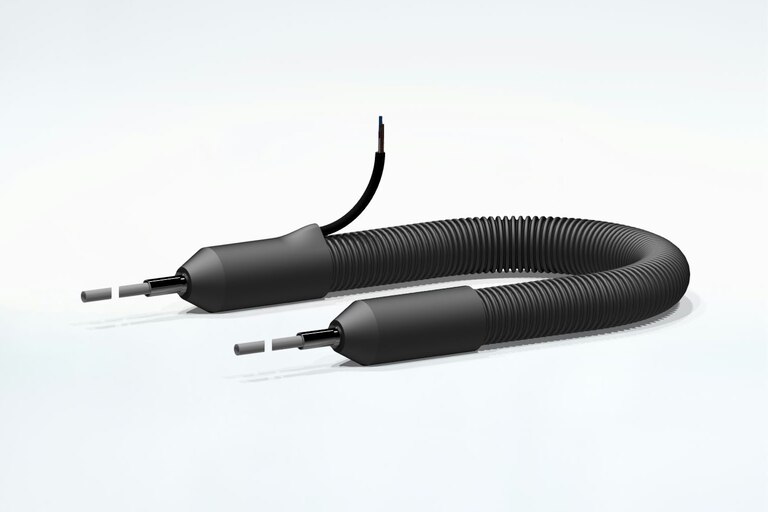

Schrägansicht liegende Beheizte Entnahmeleitung 3M4/6-W
