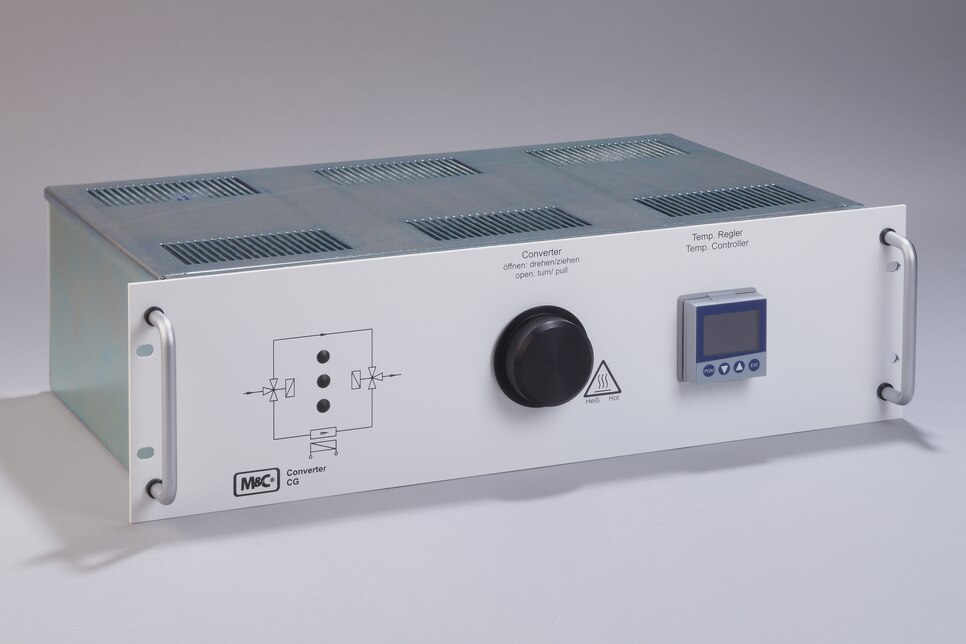

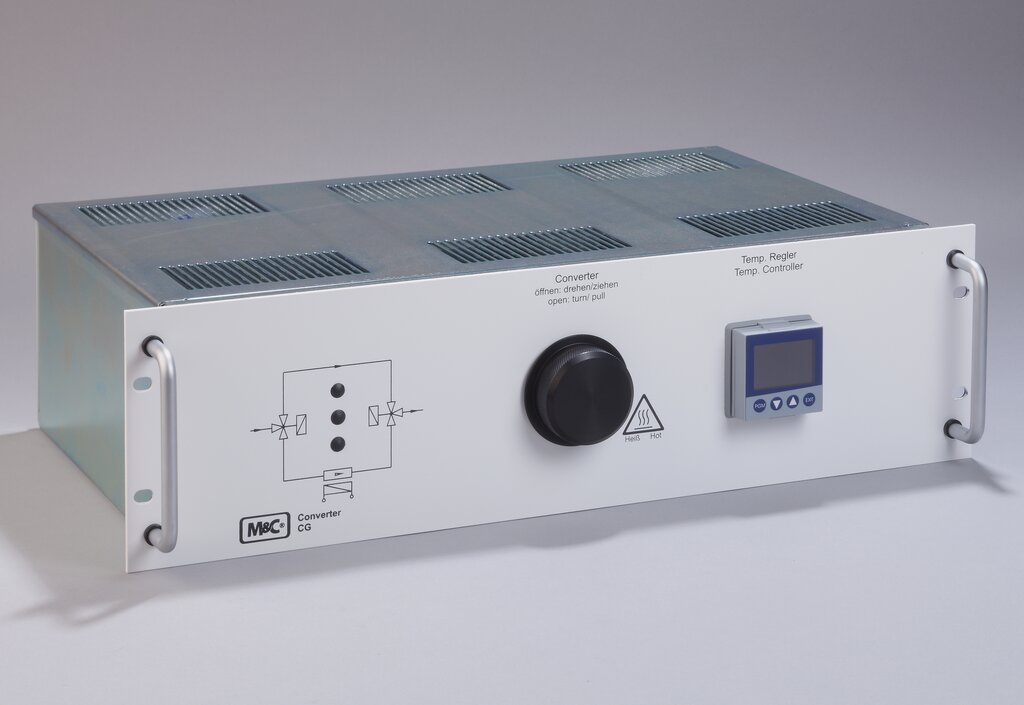

Gaskonverter CG-2

Artikel-Nr.: 50A1600

Produkteigenschaften

  • NO2-Konverter im kompakten 19”‑Einschubgehäuse
  • Mit unbeheiztem Gaseingang und -ausgang
  • Große Durchflusskapazität
  • Lange Standzeit
  • Wechsel der Katalysatorkartusche ohne Werkzeug
  • Betriebstemperatur einstellbar bis max. +680 °C
  • Netz: 230 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, Viton®, PVDF, PTFE

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Ohne Bypassventile zur Umgehung der Katalysatorkartusche, Netz: 115 V/60 Hz oder 230 V/50 Hz

  • Anwendungen
    Bei Verbrennungsprozessen, wie z.B. in Verbrennungsmotoren oder in Großfeuerungsanlagen, deren Stickstoffdioxid-Anteil an der Stickoxid-Emission mehr als 5 % beträgt, ist eine kontinuierliche Messung der Stickoxide NOx als Summe aus Stickstoffmonoxid NO und Stickstoffdioxid NO2 in vielen Ländern gesetzlich vorgeschrieben.
  • Beschreibung

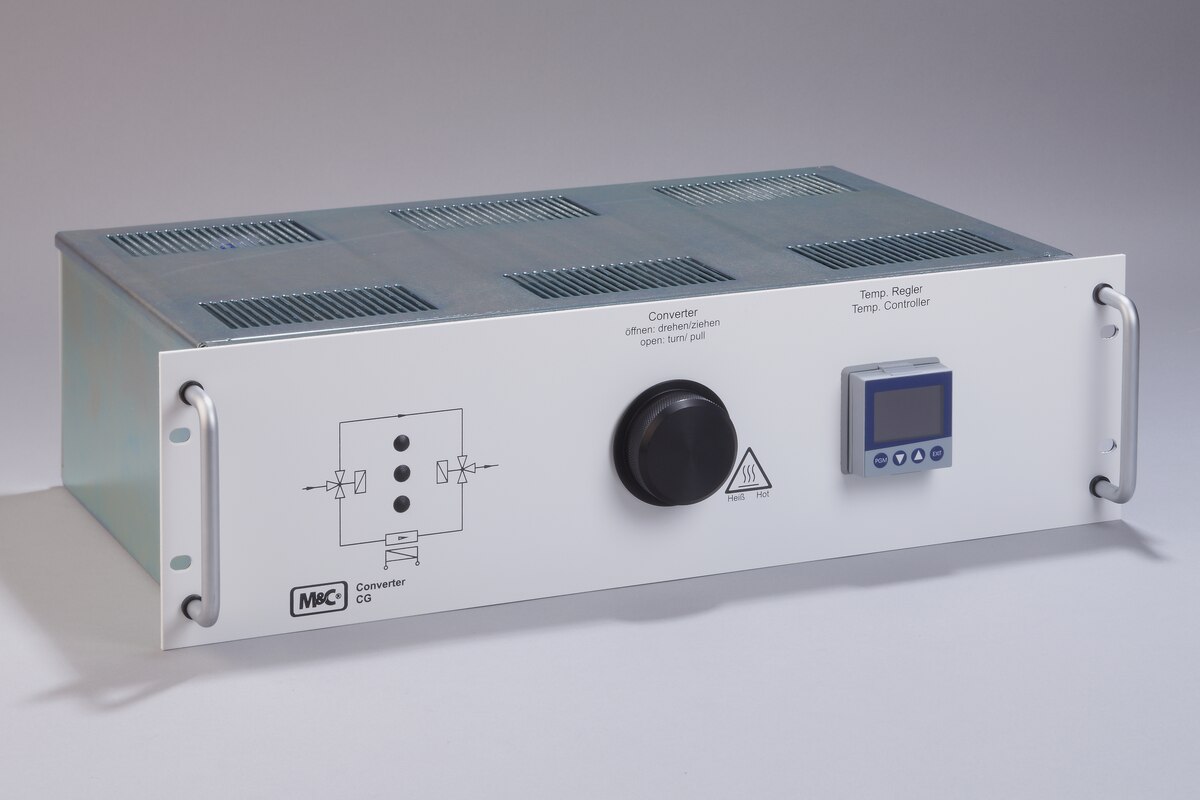

    Gaskonverter Typ CG‑2 ohne Bypassventile, im 19"‑Einschubgehäuse, wärmeisolierter kompakter Rohrofen, unbeheizter Messgaseingang, elektrische Beheizung mit Thermoelement Ni‑CrNi und elektronischem Temperaturregler auf 50 bis 680 °C einstellbar, Über‑ und Untertemperatur‑Alarmkontakt, Gasanschlüsse: G 1/4" i ISO, Werkstoff: rostfreier Stahl 1.4571, Viton®, PVDF, PTFE, Netz: 230 V/50 Hz, 520 VA, ohne Katalysatorkartusche
  • Produktmerkmale
    Heizung Nein
    Magnetventil Nein
    Versorgungsspannung 220‒240 V
