Gasentnahmesonde SP2000-H

Artikel-Nr.: 20S2000

Produkteigenschaften

  • Beheizte Gasentnahmesonde mit Filtergehäuse und Montageflansch aus rostfreiem Stahl
  • Inklusive Wetterschutzhaube
  • Filtergehäuse und Montageflansch beheizt auf max. 180 °C
  • Mit Keramik-Filterelement, weitere Filtermaterialien optional
  • Anpassung an die Prozessgegebenheiten durch kompakten, modularen Aufbau
  • Einfache Montage und problemlose Wartung
  • Geringes Totvolumen
  • Netz: 230 V
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, FKM, Novapress®, Keramik
  • Basisversion mit einer großen Auswahl an verfügbaren Optionen

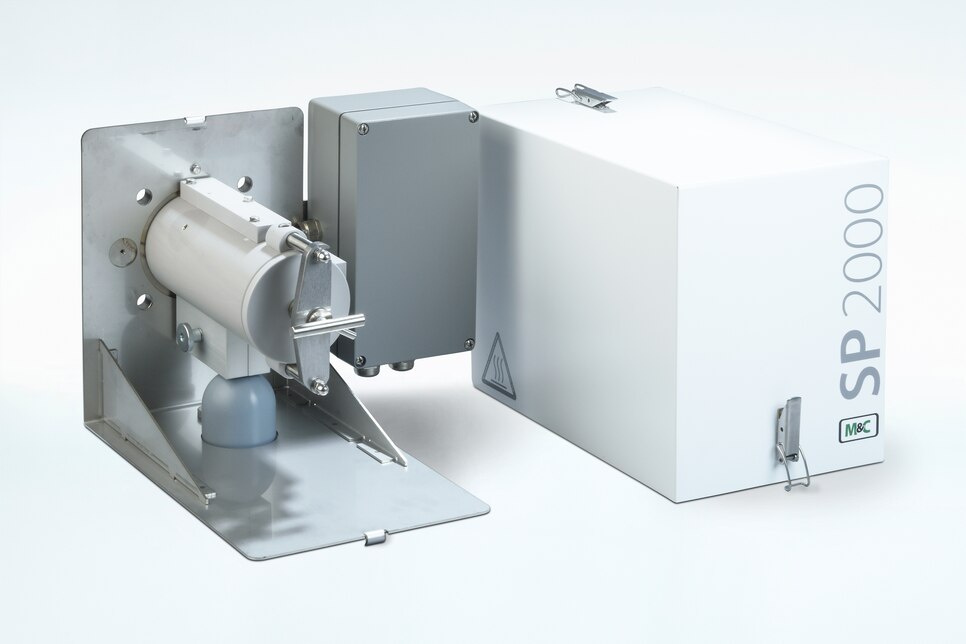

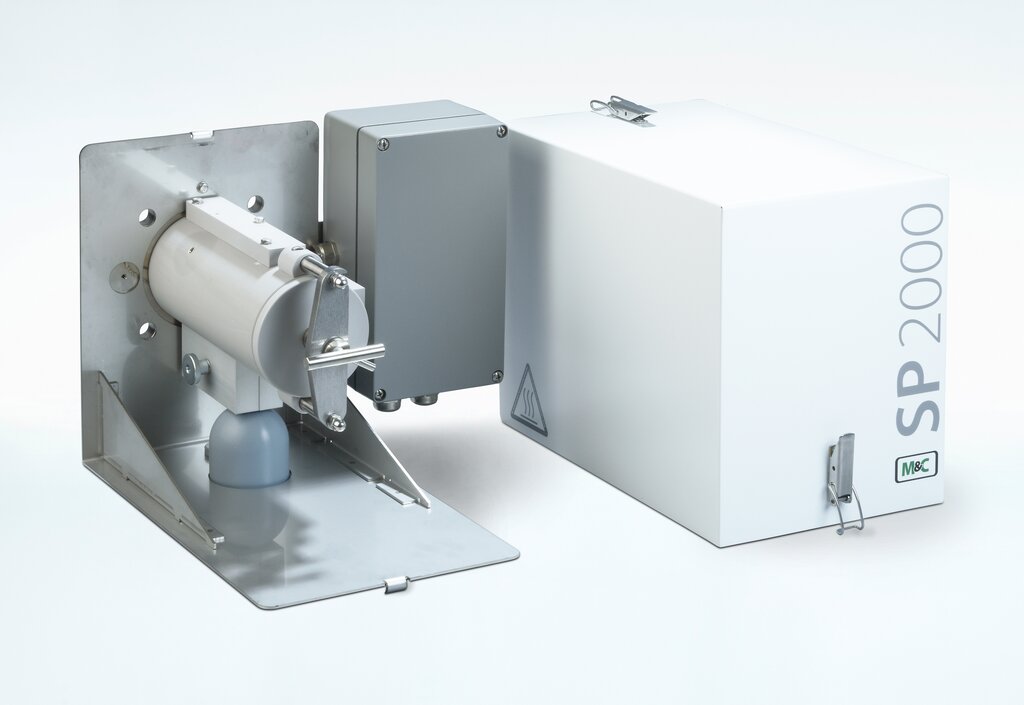

Schrägansicht Gasentnahmesonde SP2000-H und Wetterschutzhaube

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die Sonden des Typs SP2000-H werden zur kontinuierlichen Gasentnahme bei Prozessen mit Staubbeladung, hoher Temperatur oder Gasfeuchte eingesetzt.
  • Beschreibung
    Gasentnahmesonde Typ SP2000‑H mit außen liegendem Keramik‑Filterelement Typ S‑2K150, Filterfeinheit: 2 µm, mit elektrischer Beheizung des Außenfilters auf 0 bis 180 °C, einstellbar am eingebauten Regelthermostat, Übertemperaturbegrenzer mit Resettaste bei +30 °C über Sollwert ansprechend und Untertemperaturalarm mit potentialfreiem Kontaktausgang bei ‑30 °C unter Sollwert auslösend, inkl. Wetterschutzhaube mit Wärmeisolierung, Netz: 230 V/50 Hz, 800 W, Montageflansch: DN 65 PN 6B mit G 3/4" i‑Anschluss, Messgas‑AUS: 1/4"NPT i, Werkstoff: rostfreier Stahl 1.4571, Viton®, Keramik
  • Produktmerkmale
    Explosionsgeschützt Nein
    Heizung Ja
    Temperatur 180 °C
    Filterfläche Mittel
    Absperrung/Rückspülung Nein
    Kalibrierung Nein
    Mobil Nein
    Versorgungsspannung 220‒240 V
    Werkstoff Rostfreier Stahl

Optionen & Ersatzteile
Gasentnahmesonde SP2000-H

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Produktoptionen
Ersatzteile

Ersatzteile
Gasentnahmesonde SP2000-H

Optionen
Gasentnahmesonde SP2000-H

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

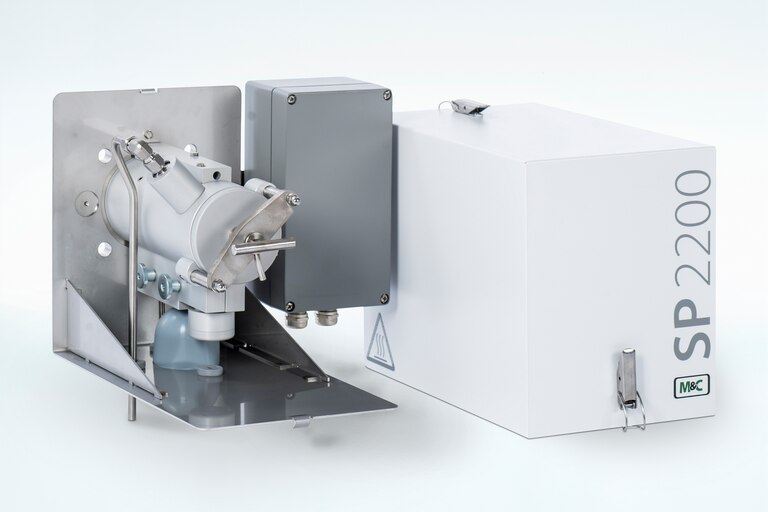

Schrägansicht Gasentnahmesonde SP2200-H/C/I/BB-F und Wetterschutzhaube

Gasentnahmesonde SP2200-H/C/I/BB-F

20S2015

  • Explosionsgeschützt
    • Nein
  • Heizung
    • Ja
  • Temperatur
    • 180 °C
  • Filterfläche
    • Mittel
  • Absperrung/Rückspülung
    • Ja
  • Kalibrierung
    • Ja
  • Mobil
    • Nein
  • Versorgungsspannung
    • 220‒240 V
  • Werkstoff
    • Rostfreier Stahl

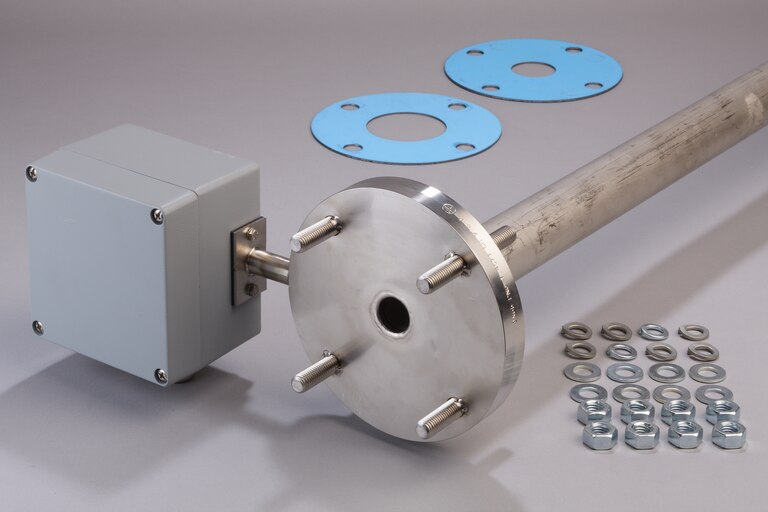

Ansicht der Einzelkomponenten Entnahmerohr SP30-H2
