Entnahmerohr SP30-H2

Artikel-Nr.: 02S9025P

Produkteigenschaften

  • Durchgehend beheiztes Doppelmantelrohr zur Gasentnahme
  • Mit Montageflansch inklusive 4 eingeschweißten Gewindebolzen
  • Mit G 3/4"-Innengewinde an der Spitze des Entnahmerohrs für einen Vorfilter oder ein Verlängerungsrohr
  • Länge: 1 m ohne Montageflansch und ohne G 3/4"-Innengewinde
  • Entnahmetemperatur: max. +550 °C
  • Betriebstemperatur der Heizung: max. 200 °C
  • Temperaturfühler: PT100 2‑Leiter
  • Netz: 230 V/115 V umschaltbar
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, Novapress®
  • Optional: externer Temperaturregler, Verlängerungsrohre, beheizte oder unbeheizte Vorfilter

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht
    Edelstahl, Netz: 230/115 V, 50/60 Hz, in verschiedenen Längen, bis max. 200 °C bzw. 550 °C Prozesstemperatur, zur Vermeidung von Kondensation zwischen Entnahmepunkt und Sondenkopf
  • Anwendungen
    Das elektrisch beheizte Entnahmerohr SP30-H... kommt überall dort zum Einsatz, wo bei der Gasentnahme vom Entnahmepunkt bis zur beheizten Gasentnahmesonde SP2000-H eine Abkühlung bzw. Taupunktunterschreitung vermieden werden soll. Bei staubbeladenen Prozessen, die während des Betriebes oder bei Anlagenstillstand zu Taupunktsunterschreitungen im Entnahmebereich neigen, kann es ratsam sein, das elektrisch beheizte Entnahmerohr SP30-H1.1-V mit beheiztem In-situ-Vorfilter V20-2/30 zu verwenden. Hierdurch wird eine vorzeitige Verstopfung oder Zerstörung vermieden.
  • Beschreibung

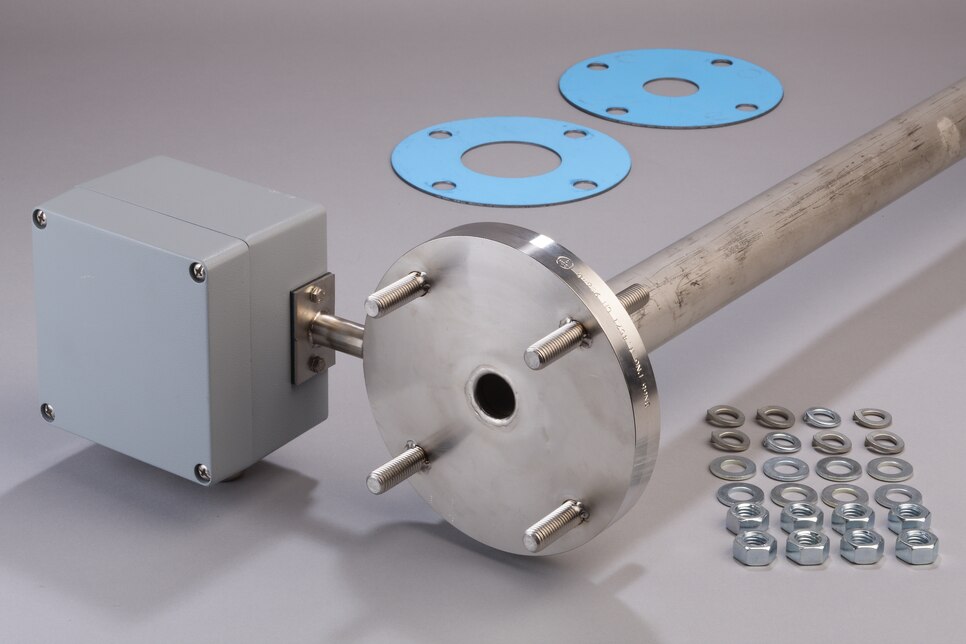

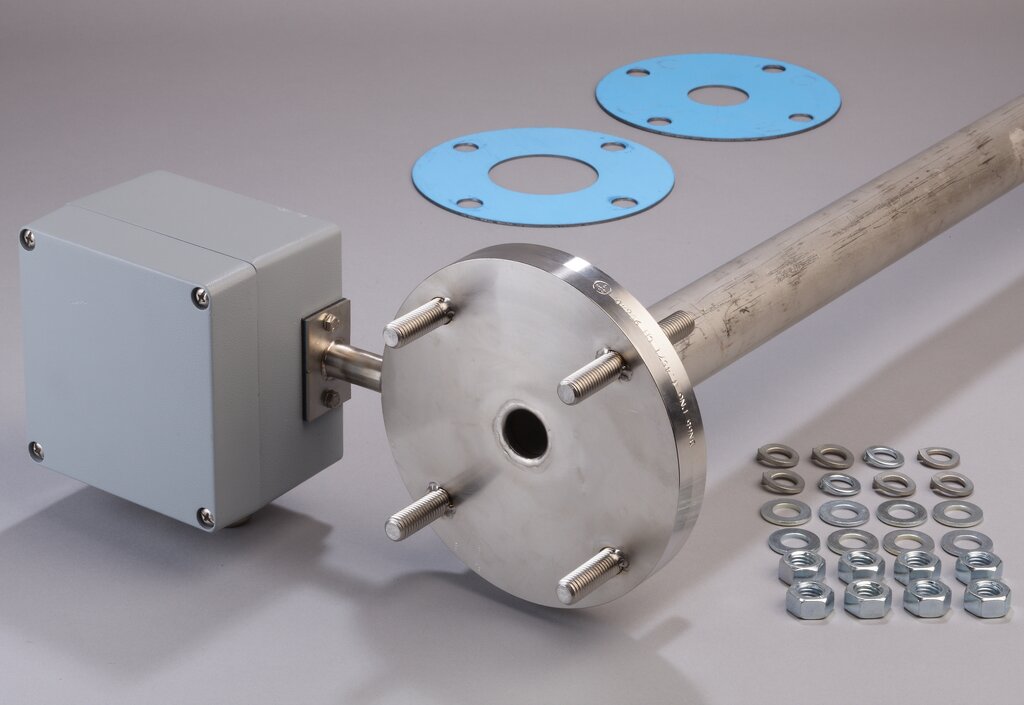

    Beheiztes Entnahmerohr SP30‑H2, elektrische Beheizung des Doppelmantelrohres von 0 bis 200 °C, Temperatursensor Pt100, Montageflansch DN 65 PN B, inklusive 4 eingeschweißten Gewindebolzen, Flanschdichtung und Befestigungsmuttern, G 3/4" i Anschlussgewinde zur Montage des Entnahmerohrs oder Vorfilters, Länge: 1 m, Betriebstemperatur: max. 200 °C, Werkstoff: rostfreier Stahl 1.4539, Netz: 115 V/230 V, 50/60 Hz, Leistung: 800 W, extern zu montierender Temperaturregler gehört nicht zum Standardlieferumfang
  • Produktmerkmale
    Werkstoff Rostfreier Stahl
    Explosionsgeschützt Nein
    Heizung Ja
    Mobil Nein
    Länge 1000 mm
    Versorgungsspannung 110‒120 V 220‒240 V
