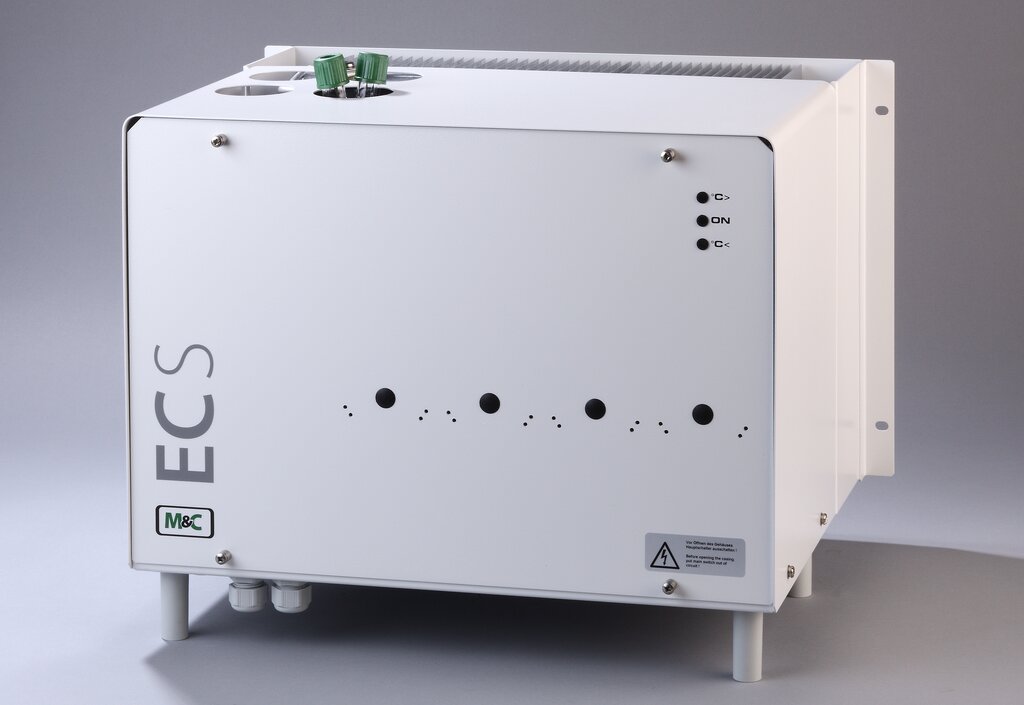

Kompressor-Gaskühler ECS-1G

Artikel-Nr.: 02K1500

Produkteigenschaften

  • Kompressor-Gaskühler mit 1 Jet-Stream-Wärmetauscher aus Duran®-Glas
  • Mit einem Gasdurchfluss von max. 1 x 250 Nl/h
  • Gehäuse ausgelegt für bis zu 4 Jet-Stream-Wärmetauscher, Einheit mit 6 Wärmetauschern auf Anfrage
  • Einstellbarer Gasausgangstaupunkt mit einer Stabilität < ±0,25 °C bei konstanten Bedingungen
  • Mit einer Gesamtkühlleistung von 520 kJ/h bei +25 °C Umgebungstemperatur
  • Umgebungstemperatur bis +45 °C
  • Mit Statusalarmkontakt
  • Im 19"-Ein- oder Aufbaugehäuse
  • Netz: 230 V
  • Optional: Jet-Stream-Wärmetauscher, automatische oder manuelle Kondensatentsorgung, verschiedene Gas- und Kondensatanschlüsse

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Mit max. vier Gaswegen für je max. 250 Nl/h Gas, verschiedene Wärmetauschermaterialien möglich, Netz: 230 V/50 Hz oder 115 V/60 Hz

  • Anwendungen
    Die Gaskühler EC werden in der Analysentechnik zur Taupunktabsenkung von feuchten Gasen eingesetzt, um Kondensation im Analysengerät auszuschließen. Durch die Einstellung eines äußerst stabilen Gasausgangstaupunktes werden Wasserdampfquerempfindlichkeit und volumetrische Fehler vermieden.
  • Beschreibung
    Kompressor‑Gaskühler Typ ECS‑1G, im Wandaufbaugehäuse oder auf Wunsch als 19"‑Einbaugehäuse, Gehäusetiefe: 360 mm, elektronisch auf +5 °C geregelt, Über‑ und Untertemperaturalarm mit 2 Umschaltkontakten, Jet‑Stream‑Wärmetauscher aus Duran®‑Glas für 1 x 250 Nl/h (max. 4 St.), Anschlüsse: Messgas: GL 18‑6 mm, Kondensat: GL 25‑12 mm, Netz: 230 V/50 Hz
  • Produktmerkmale
    Explosionsgeschützt Nein
    Kühlung Kompressor
    Temperatur > 2 °C
    Gaswege 1‒4
    Durchfluss/Gasweg > 150 Nl/h
    Werkstoff Glas
    Versorgungsspannung 220‒240 V

Optionen & Ersatzteile
Kompressor-Gaskühler ECS-1G

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Produktoptionen
Ersatzteile

Ersatzteile
Kompressor-Gaskühler ECS-1G

Optionen
Kompressor-Gaskühler ECS-1G

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

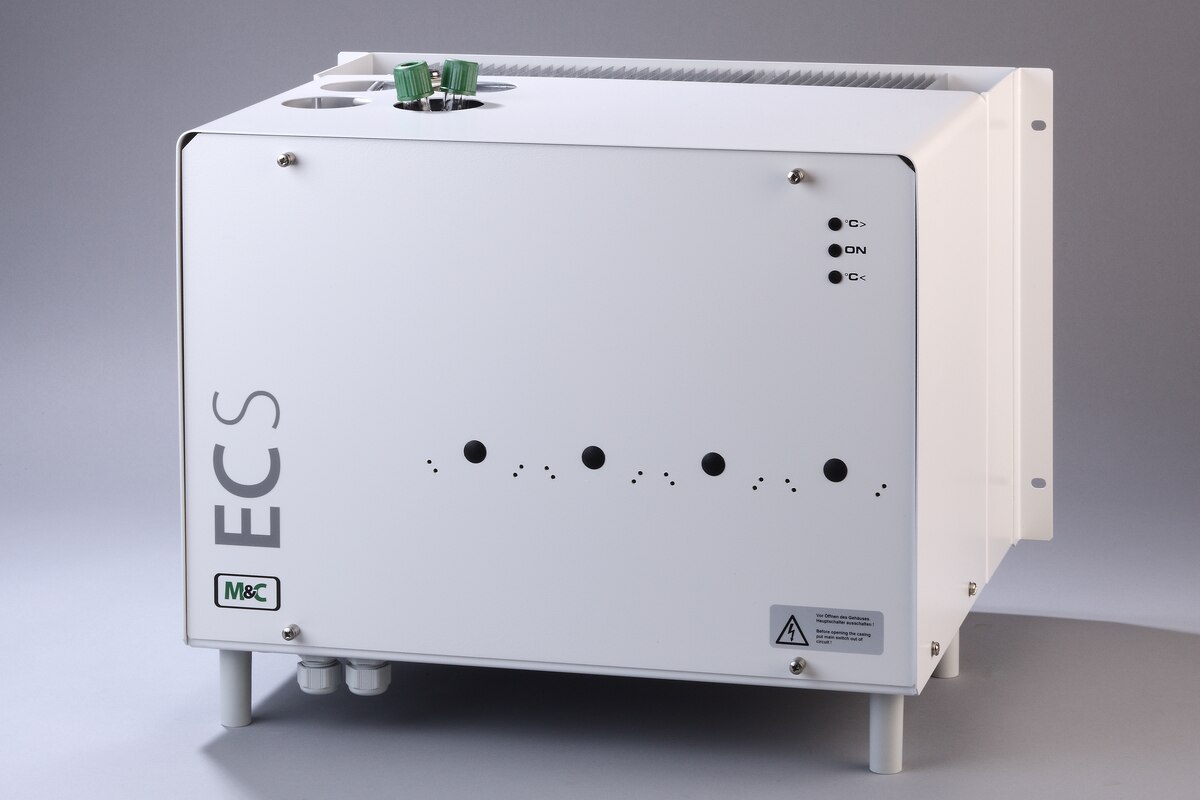

Schrägansicht Kompressor-Gaskühler ECS-1G

Kompressor-Gaskühler ECS-1G

02K1500

  • Explosionsgeschützt
    • Nein
  • Kühlung
    • Kompressor
  • Temperatur
    • > 2 °C
  • Gaswege
    • 1‒4
  • Durchfluss/Gasweg
    • > 150 Nl/h
  • Werkstoff
    • Glas
  • Versorgungsspannung
    • 220‒240 V
Schrägansicht Universalfilter FT-2T, Flüssigkeitsalarmsensor LA1S und Auswertelektronik LA1.1

Universalfilter FT-2T inkl. LA1S + Auswertelektronik LA1.1

02F4000

  • Art
    • Universal
  • Gehäusewerkstoff
    • PTFE/Glas
  • Filterwerkstoff
    • PTFE
  • Kondensatausgang
    • Ja
  • Versorgungsspannung
    • 110‒120 V,
    • 220‒240 V

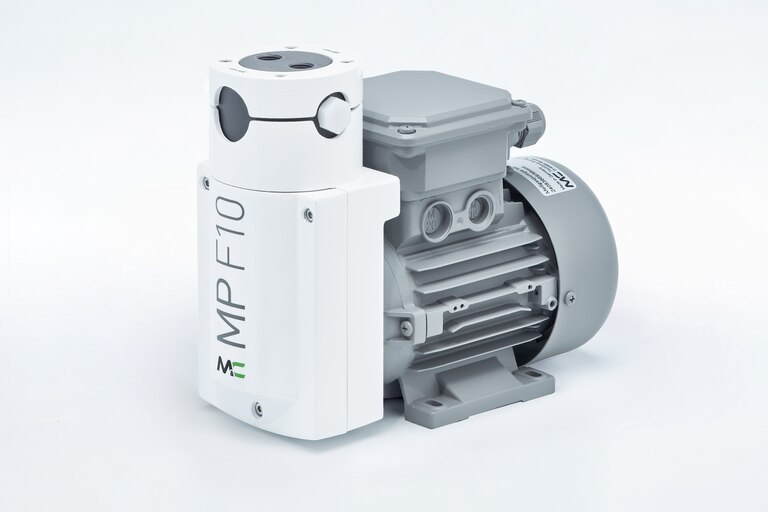

Schrägansicht Faltenbalgpumpe MP-F10
