Gasentnahmesonde SP3100/Ex, Zone 1

Artikel-Nr.: 20S5600

Produkteigenschaften

  • Gasentnahmesonde zur Entnahme aus Gas-Explosionszonen
  • Zulassungen nach ATEX für Entnahmen aus den Explosionszonen 0, 1 und 2
  • Zulassungen nach ATEX für Montage in den Explosionszonen 1, 2 oder 21, 22
  • Filterelement aus rostfreiem Stahl, optional aus Keramik
  • Filtergehäusedeckel- und Flanschdichtung aus Graphit
  • Anpassung an die Prozessgegebenheiten durch kompakten, modularen Aufbau
  • Einfache Montage und problemlose Wartung
  • Geringes Totvolumen
  • Werkstoff der mediumberührten Teile: rostfreier Stahl, Graphit
  • Optional: Entnahmerohr, Vorfilter mit oder ohne Verlängerungsrohr, selbstregulierende oder geregelte Heizung, Rückspüleinheit, 2-Wege oder 2/3-Wege-Kugelhahn im Sondeneingang, pneumatischer Antrieb für einen Kugelhahn, zweiter Messgasausgang, Filterwatteaufnahme

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die M&C-Sonden der Version SP3100 werden zur kontinuierlichen Gasentnahme bei Prozessen mit Staubbeladung, hoher Temperatur und/oder hoher Gasfeuchte aus den Ex-Zonen 0, 1 und 2 eingesetzt. Sie können in den Ex-Zonen 1, 2, 21 und 22 montiert werden.
  • Beschreibung

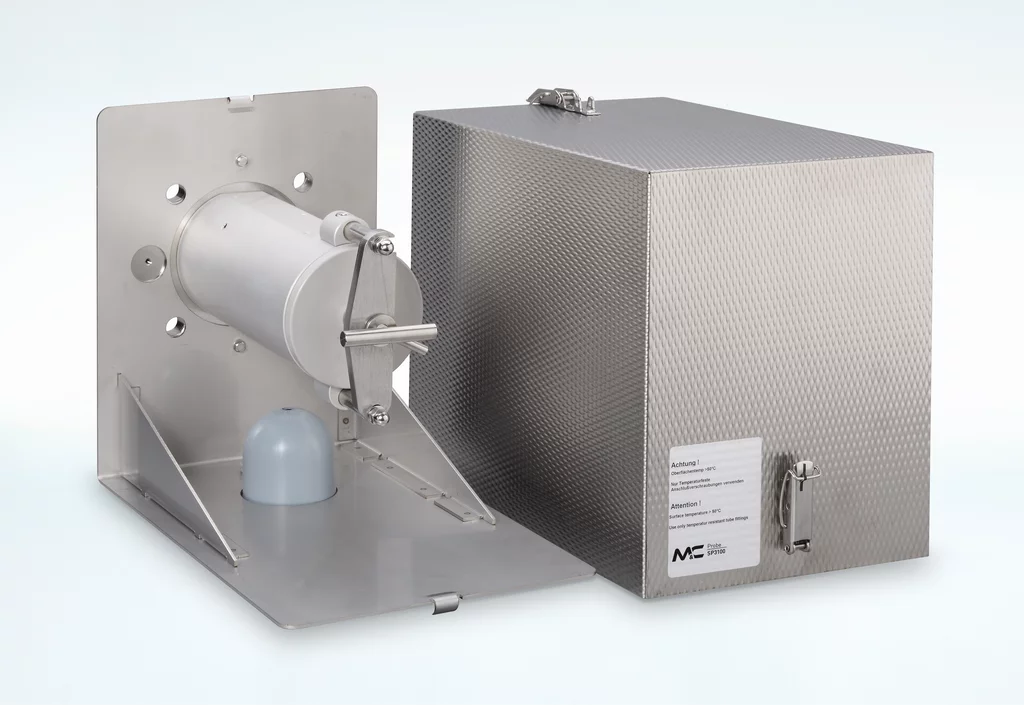

    Gasentnahmesonde Typ SP3100/Ex mit Wetterschutzhaube, explosionsgeschützte Ausführung zur Montage in Ex‑Zone 1/2 und 21/22 und Entnahme aus Zone 0/1/2 mit Schutzart gemäß ATEX: Ex II 1 G/ 2 GD EXAM BVS 04 ATEX H 045 X, mit Filterelement Typ S‑3SS150, Filterfeinheit: 3 µm, Filterelementdichtung aus Graphit, Deckeldichtung aus Graphit, Flansch: DN 65 PN 6
  • Produktmerkmale
    Explosionsgeschützt Ja
    Heizung optional
    Temperatur 180 °C
    Filterfläche Mittel
    Absperrung/Rückspülung Nein
    Kalibrierung Nein
    Mobil Nein
    Versorgungsspannung Ohne
    Werkstoff Rostfreier Stahl
