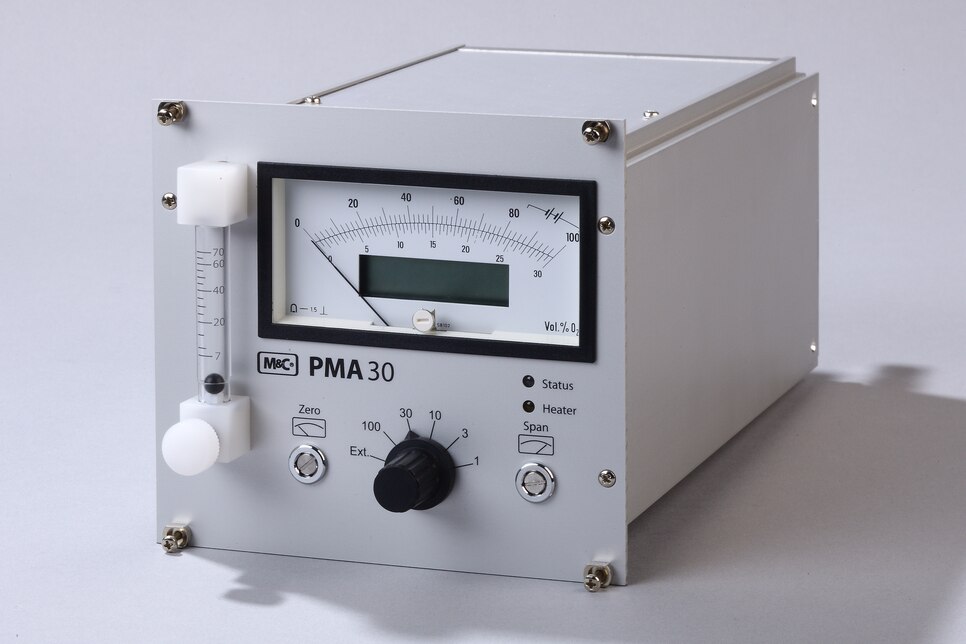

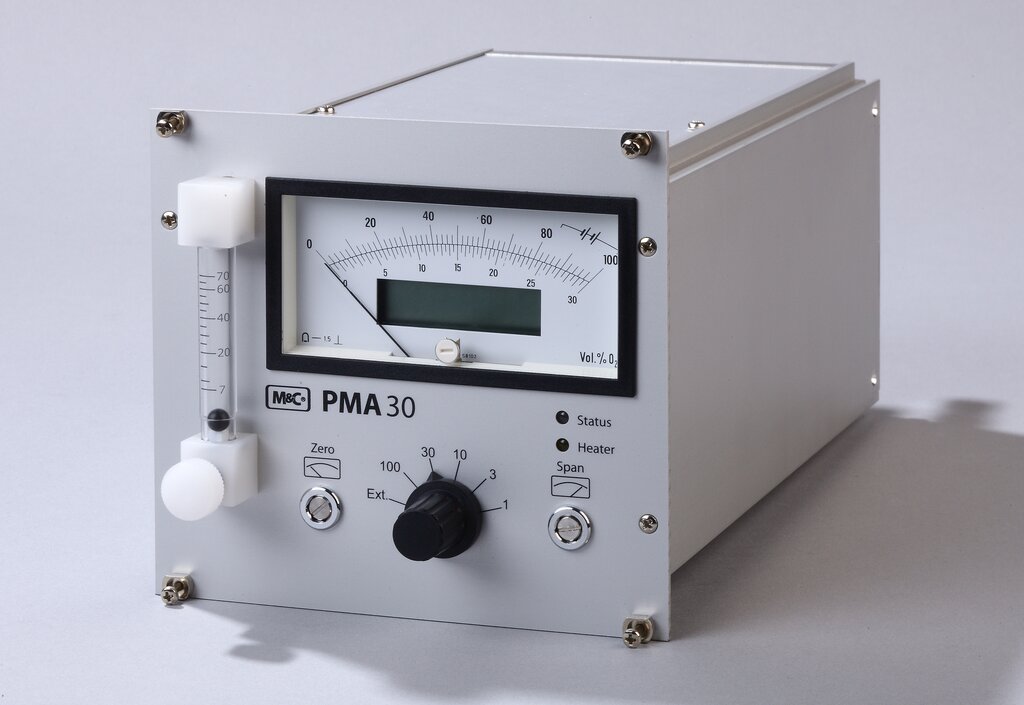

Sauerstoff-Analysator PMA30, analog/digital

Artikel-Nr.: 03A2001

Produkteigenschaften

  • Beheizter O2-Analysator in kompaktem Gehäuse
  • Gehäusebreite: 1/3 eines 19"-Racks (28 TE)
  • SIL-Zulassung nach DIN EN 61508
  • Paramagnetisches Messprinzip
  • Messbereichs-Fernumschaltung und -kennung
  • Durchflussalarmsensor im Ausgang
  • Analog- und Digitalanzeige
  • mA-Ausgang: 4 bis 20 mA
  • Geringes Totvolumen, schnelle Ansprechzeit
  • Netz: 230 V

Zertifizierungen

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Mit vier umschaltbaren Messbereichen, beheizte Messzelle, Statussignalausgang, mit Analog-/Digitalanzeige, Netz: 115 V/60 Hz oder 230 V/50 Hz

  • Anwendungen
    Aufgrund der sehr schnellen Ansprechzeit, des geringen Totvolumens, der direkt beströmten Messzelle ohne Toträume und der geringen Querempfindlichkeit gegenüber anderen Messgaskomponenten findet der M&C-Sauerstoff-Analysator PMA30 Anwendung in fast allen Applikationen. Er ist ein geeignetes und zuverlässiges Messgerät zur Sauerstoffüberwachung in unterschiedlichen Prozessen wie Rauchgasüberwachung, Inertisierungsanlagen, Fermentationsprozessen, Prozess- und Labormessungen etc.
  • Beschreibung
    Sauerstoff‑Analysator Typ PMA30A/D mit kombinierter Analog‑/Digitalanzeige in 1/3 einer 19"‑Einschubkassette (3 HE, 28 TE), Signalausgang: 4 bis 20 mA (auf Wunsch 0 bis 20 mA), mit galvanischer Trennung, maximale Bürde 300 Ohm (auf Wunsch 900 Ohm), Messbereiche: 0 bis 1/3/10/30/100 Vol.‑% O2, am Analysator oder extern vorwählbar, inkl. Durchflussmesser mit Nadelventil 7 bis 70 Nl/h, Statussignalausgang für Heizung, Sicherung, Projektions‑LED und Durchfluss, Thermostatisierung des Transmitters auf +50 °C, Netz: 230 V/50 Hz
  • Produktmerkmale
    Explosionsgeschützt Nein
    Mobil Nein
    Versorgungsspannung 220‒240 V

Optionen & Ersatzteile
Sauerstoff-Analysator PMA30, analog/digital

Hier erhalten Sie einen Überblick über passende Optionen & Ersatzteile

Produktoptionen
Ersatzteile

Ersatzteile
Sauerstoff-Analysator PMA30, analog/digital

Optionen
Sauerstoff-Analysator PMA30, analog/digital

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

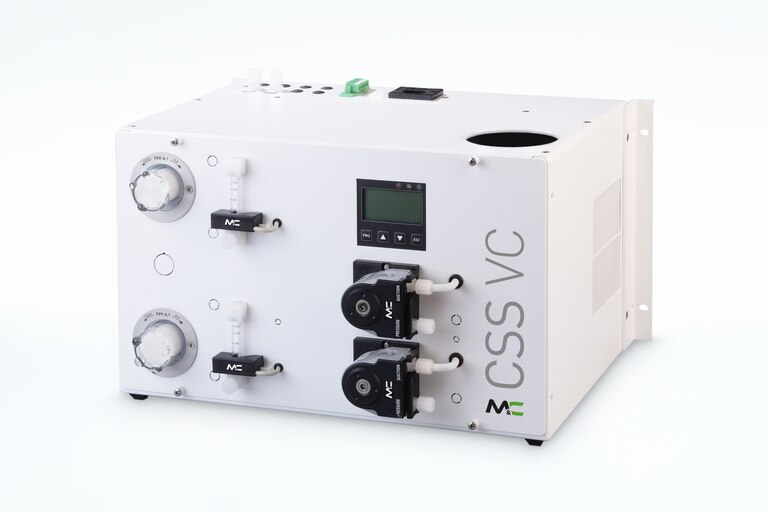

Schrägansicht Gasaufbereitung CSS-VC2, TCU
