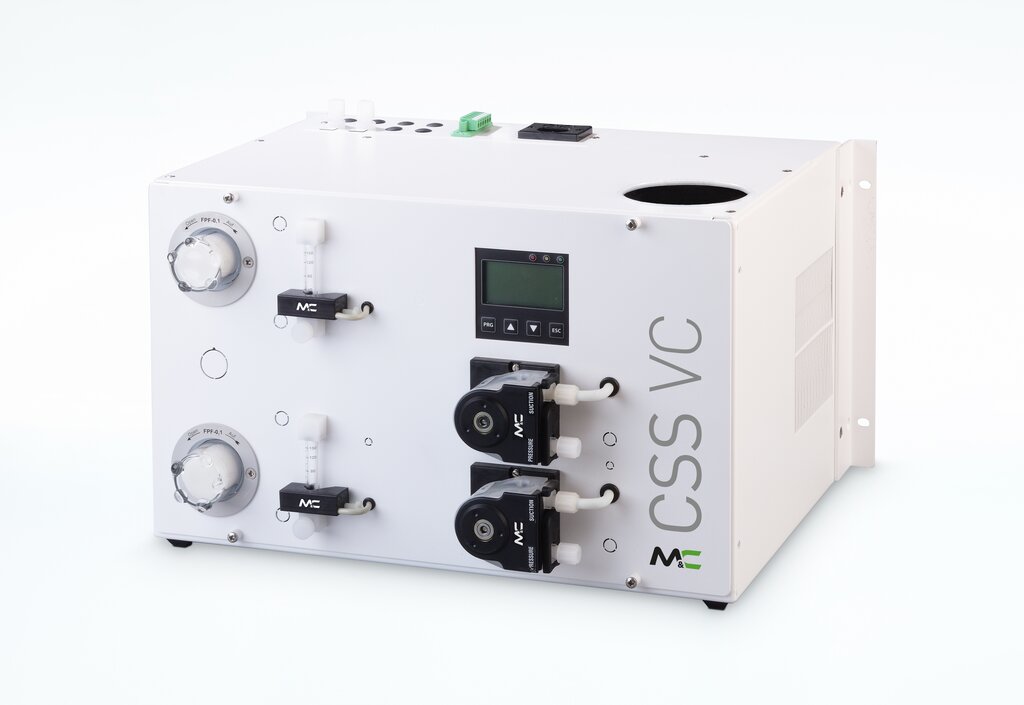

Gasaufbereitung CSS-VC2, TCU

Artikel-Nr.: 01G6055

Produkteigenschaften

  • Kompakte, leistungsfähige Messgasaufbereitung mit Kompressorkühler
  • Mit multifunktioneller Temperaturregelungseinheit (TCU)
  • Individuell konfigurierbar und komplett vorinstalliert nach Ihren Vorgaben
  • Selbstüberwachend und wartungsarm
  • Gasdurchfluss: max. 2 x 150 Nl/h
  • Taupunktstabilität < ±0,1 °C
  • Gasausgangstaupunkt einstellbar von +2 bis +7 °C
  • Netz: 230 V
  • Konfigurierbar: Wärmetauscher, Messgaspumpen, Durchflussmesser, Messgasfilter mit integrierten Flüssigkeitsalarmsensoren, Schlauchpumpen und Gabellichtschranken mit passenden Auswerteelektroniken

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Mit der CSS-VC... wurden komplett vorinstallierte, kompakte, sehr leistungsfähige Messgasaufbereitungen für den kontinuierlichen Einsatz geschaffen. Durch die multifunktionelle erweiterbare Kontrolleinheit TCU und eine große Anzahl an zusätzlichen Optionen können die Messgasaufbereitungen an die verschiedensten Anforderungen der kontinuierlichen Gasanalysentechnik angepasst werden und somit die Aufgaben von kompletten Analysensystemen übernehmen. Die kompakte Bauweise stellt nur geringe Anforderungen an den Platzbedarf. Die Aufbereitungen sind innerhalb weniger Minuten betriebsbereit. Die übliche aufwändige Einzelkomponenten- und Kleinteilebeschaffung und deren Montage wird hierdurch überflüssig.
  • Beschreibung
    Gasaufbereitung Typ CSS‑VC2 mit Regler TCU, vorbereitet für zwei Gaswege, im Stahlblechgehäuse, bestehend aus: Kompressor‑Gaskühler geregelt auf 5 °C, Netz: 230 V/50 Hz
  • Produktmerkmale
    Mobil Nein
    Kühlung Kompressor
    Gaswege 2
    Durchfluss/Gasweg < 150 Nl/h
    Werkstoff Wählbar
    Versorgungsspannung 220‒240 V
