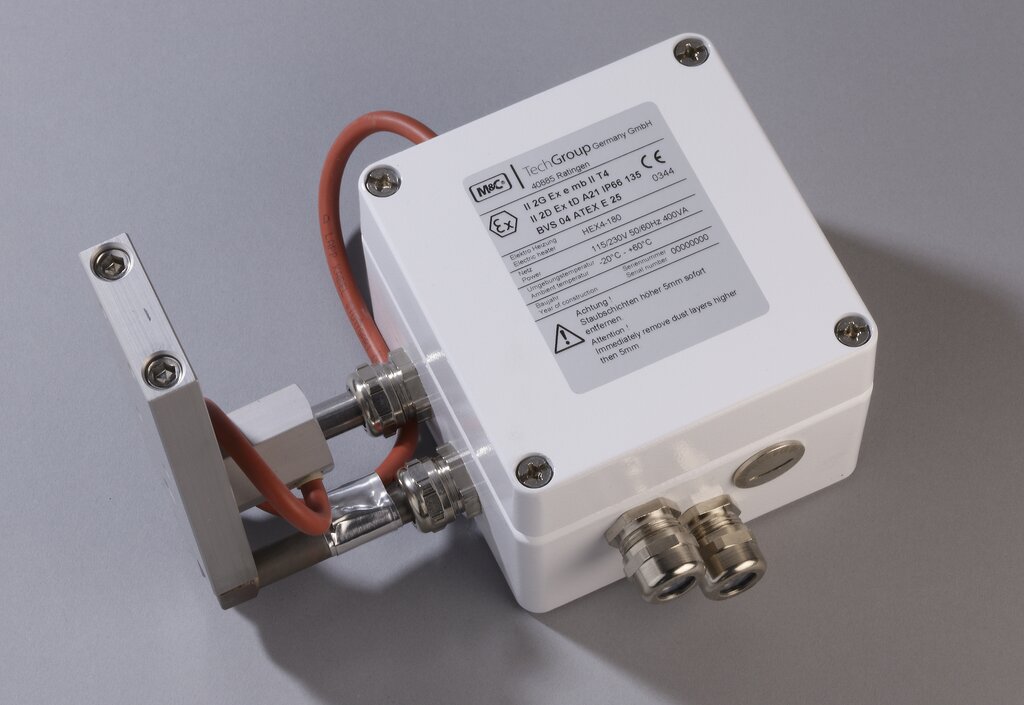

Ex-Heizung HEX4-180, Zone 1/21

Artikel-Nr.: 20S5520

Produkteigenschaften

  • Selbstregulierende Heizung zur Beheizung von Metallkörpern
  • Zulassung nach ATEX, IECEx zur Montage in den Explosionszonen 1/2 oder 21/22
  • Für die Gasentnahmesonden Typ SP3000, SP3100 und SP3110 und beheizbare Filter, Montage erfolgt durch M&C
  • Heizung kann auch eingesetzt werden, wenn Heizenergie durch eine geeignete Trennwand in Bereiche der Zone 0 oder 20 wirkt
  • Betriebstemperaturbereich von 120 bis 160 °C
  • Maximale Oberflächentemperatur: 180 °C
  • Mit Untertemperaturalarmkontakt
  • Netz: 110–240 V

Zertifizierungen

Produktinformationen & Downloads

Handbuch
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Beschreibung
    Option: Beheizung Typ HEX4‑180, explosionsgeschützte Ausführung für die Montage in der Zone 1/2, 21/22 und an die Trennwand zur Zone 0/20 mit Schutzart gemäß ATEX EX II 2 G Ex eb mb IIC T3 Gb EX II 2 D Ex tb IIIC 180°C Db BVS 04 ATEX E 253 / IECEx BVS 15.0060, selbstregulierend auf >120 °C bei 0 °C Umgebung, maximale Oberflächentemperatur 180 °C, Netz: 115/230 V AC, 400 W
  • Produktmerkmale
    Explosionsgeschützt Ja
    Heizung Ja
    Temperatur 160 °C
    Versorgungsspannung 110‒120 V 220‒240 V

Produkt in 4 Schritten selbst zusammenstellen

Wurde häufig angeschaut

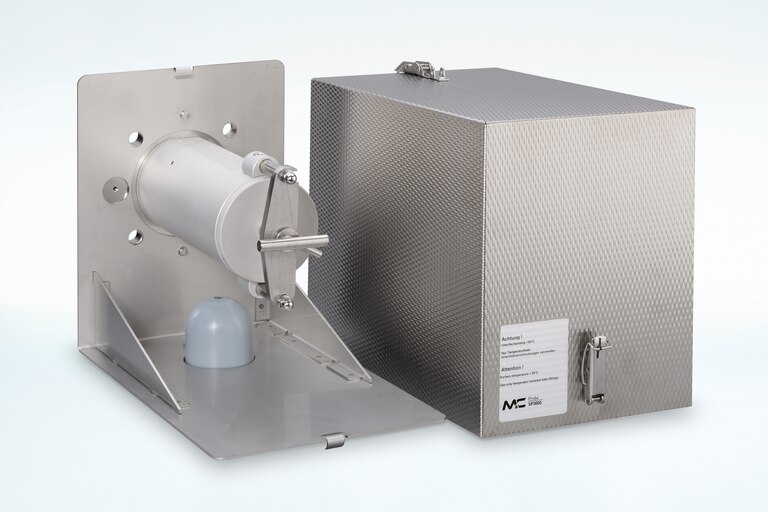

Schrägansicht Gasentnahmesonde SP3100/Ex, Zone 1 und Wetterschutzhaube

Gasentnahmesonde SP3100/Ex, Zone 1

20S5600

  • Explosionsgeschützt
    • Ja
  • Heizung
    • optional
  • Temperatur
    • 180 °C
  • Filterfläche
    • Mittel
  • Absperrung/Rückspülung
    • Nein
  • Kalibrierung
    • Nein
  • Mobil
    • Nein
  • Versorgungsspannung
    • Ohne
  • Werkstoff
    • Rostfreier Stahl
Zertifizierungen
Schrägansicht Gasentnahmesonde SP3000/Ex, Zone 20/21 und Wetterschutzhaube

Gasentnahmesonde SP3000/Ex, Zone 20/21

20S5500

  • Explosionsgeschützt
    • Ja
  • Heizung
    • optional
  • Temperatur
    • 180 °C
  • Filterfläche
    • Mittel
  • Absperrung/Rückspülung
    • Nein
  • Kalibrierung
    • Nein
  • Mobil
    • Nein
  • Versorgungsspannung
    • Ohne
  • Werkstoff
    • Rostfreier Stahl
Zertifizierungen

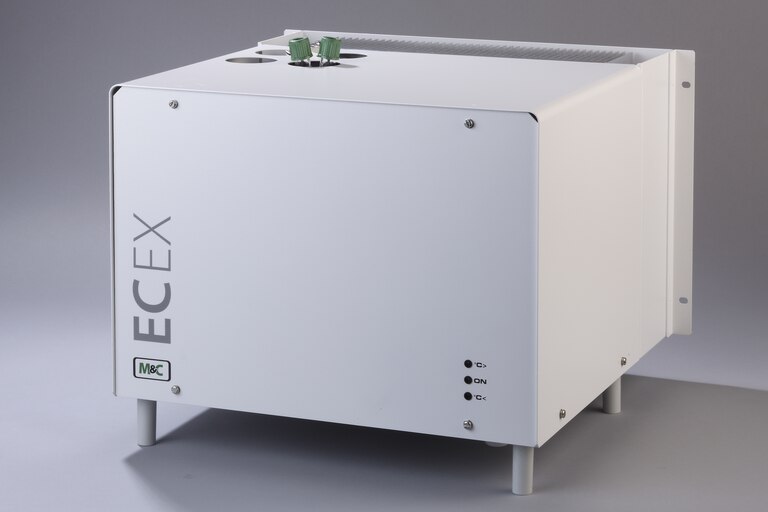

Schrägansicht Kompressor-Gaskühler ECEX-1G
