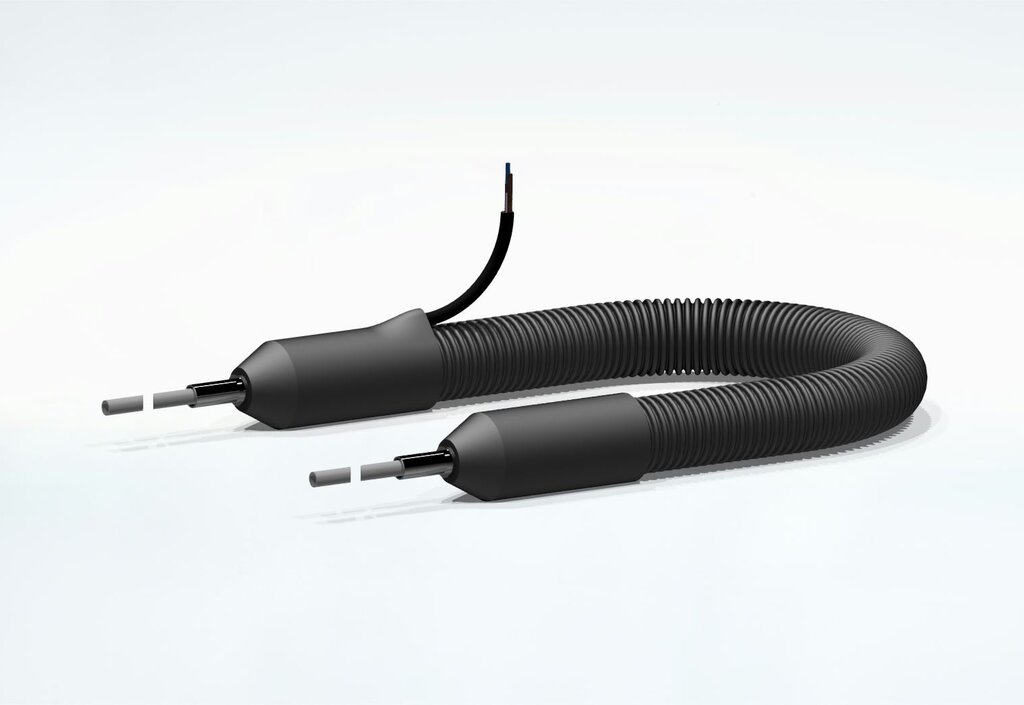

Beheizte Entnahmeleitung PSP4M4/6

Artikel-Nr.: 01B4036

Produkteigenschaften

  • Elektrisch beheizte Entnahmeleitung für die tragbare Sonde PSP4000-H
  • Komplett nach Ihren Vorgaben werkseitig konfektioniert
  • Austauschbare Innenseele aus PTFE mit Ø DN 4/6
  • Betriebstemperatur: max. +200 °C
  • Lieferbar bis zu einer Länge von 14 m (Meterware)
  • Außenmantel: Nylongeflecht
  • Netz: 230 V gespeist über Temperaturregler in der tragbaren Gasaufbereitung PSS®, 115 V als Option
  • Optional: Anschlussarmatur Typ I mit 1,5 m Kabel inklusive 7-poligem Stecker und zusätzlichem Netzanschluss für PSP4000-H, Abschlussarmatur Typ K mit 0,5 m Kabel inklusive 7-poliger Buchse zum Anschluss an die tragbare Gasaufbereitung PSS®, Tragekoffer für PSP4000-H und eine max. 5 m lange elektisch beheizte Entnahmeleitung

Produktinformationen & Downloads

Handbuch
Datenblatt
CE-Zertifikat
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Anwendungen
    Die elektrisch beheizten, steckerfertigen M&C-Entnahmeleitungen PSP4M4/6 werden in tragbaren Gasanalysesystemen zum Schutz vor Messwertverfälschungen und gleichzeitig als Frostschutz für den Transport der Messproben vom Entnahmepunkt zum Gasaufbereitungssystem oder direkt zum beheizten (oberhalb des Taupunkts) Analysator verwendet.
  • Beschreibung
    Elektrisch beheizte Entnahmeleitung Typ PSP4M4/6 mit austauschbarem PTFE‑Schlauch DN 4/6, 230 V/50 Hz, Rohrstutzen aus rostfreiem Stahl sondenseitig angepasst, max. Temperatur: 200 °C, Preis per Meter
  • Produktmerkmale
    Art Geregelt beheizt
    Explosionsgeschützt Nein
    Temperatur 200 °C
    Austauschbar Ja
    Durchmesser DN 4/6
    Werkstoff PTFE
    Verlegung Mobil
