GenTwo Multigas-Analysator V2.4

Artikel-Nr.: 08A2225

Produkteigenschaften

  • Modularer Aufbau für bis zu 6 versch. Sensoren
  • Resistives 7“-Farb-Touch-Display
  • Multi-sensorfähig: Paramagnetischer Sauerstoff-Sensor (PMA2), ZrO2-Sauerstoff-Sensor (in-situ), Elektrochemischer Sauerstoff-Sensor, Elektrochemischer H2S-Sensor, Wärmeleitfähigkeitsdetektor (WLD), NDIR/NDUV/UVRAS-Messbänke
  • Messwertspeicherung über ein Jahr im Analysator
  • Druckkompensation 0,8 bis 1,2 bar abs.
  • Analoge Messwertausgänge 0–20 mA/4–20 mA
  • Modbus und AK-Protokoll TCP/IP
  • Ethernet/USB-Anschluss
  • Frei programmierbare Grenzwerte
  • Fernsteuerbar via VNC-Viewer

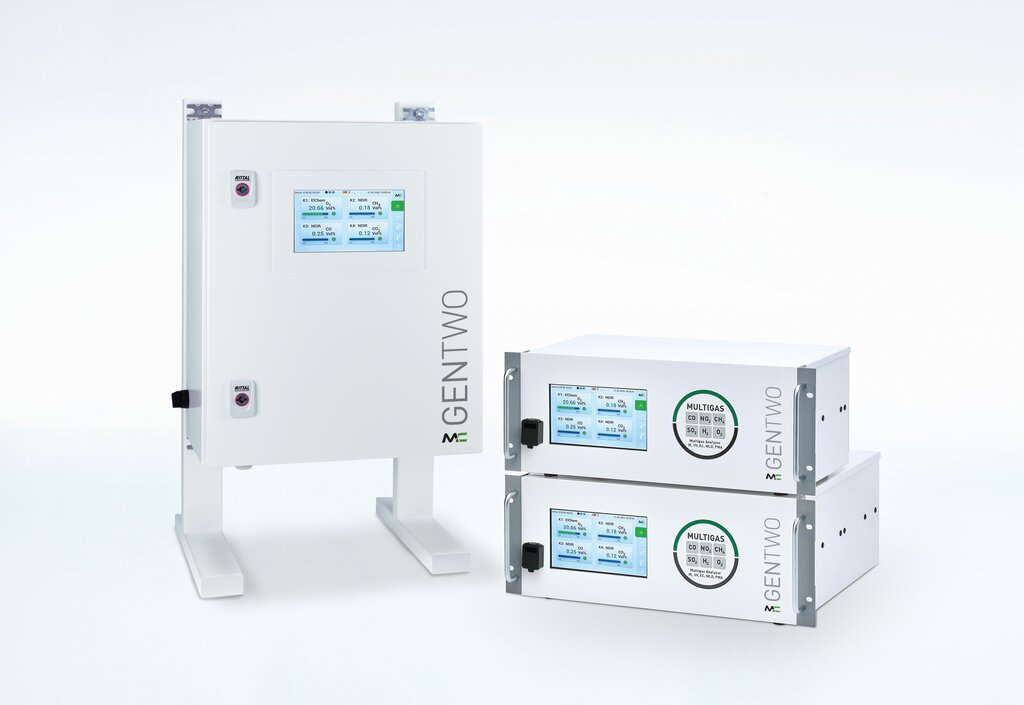

  • Drei verschiedene Gehäuse:
    19“-Einbaugehäuse, kurz; 19“-Einbaugehäuse, lang; Wandgehäuse

Produktinformationen & Downloads

Handbuch
Datenblatt
Einheitenrechner

Barometrischer Abgleich der Betriebshöhe von O₂-Analysatoren ohne Druckkompensation

Geben Sie die geplante Betriebshöhe in das Feld ein. Den Analysator auf den errechneten O₂ Vol.-%-Wert bei 1013 mbar (Höhe = 0 m) an Luft einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.

Ergebnis: 22,9378 [Vol.-%] einstellen, um bei der geplanten Betriebshöhe ohne barometrischen Fehler zu messen.*

*Luft mit Normaldruck 1013 mbar = 20,93 Vol.-% O₂

Druckabfall und Totzeiten

Geben Sie Ihre Werte in die Felder 1–3 ein.

1

2

3

Ergebnis: 3,39 Totzeit ca. in [s]*

* Einfacher Gasaustausch, für 90 %-Zeit ist ca. 3-facher Gaswechsel erforderlich.

Berechnung der drucklosen 100 % H₂O-Sättigung

Geben Sie den gewünschten H₂O-Taupunkt (°C) an.
Die Berechnung liefert nur im Temperaturbereich zwischen -20 °C und +90 °C ausreichend genaue Werte.

Druckeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Temperatureinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Längeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Flächeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Volumeneinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Gewichtseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Energieeinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Durchfluss

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Fließgeschwindigkeit

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen.Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

Leistungseinheiten

Geben Sie im entsprechenden Feld den Wert ein, den Sie umrechnen wollen. Alle anderen Felder füllen sich umgehend mit den konvertierten Werten.

  • Übersicht

    Der GenTwo®-Multigas-Analysator zur kontinuierlichen Messung von Gasen in Gasgemischen bietet je nach Anforderung zwei unterschiedliche Sensortypen zur Sauerstoffmessung an.

    Diese basieren auf dem paramagnetischen oder elektrochemischen Messprinzip. Zur Messung von infrarotaktiven Molekülen wie CH4, CO, CO2, C3H8 und C6H14 dienen NDIR-Bänke. Zusätzlich können NDUV-Photometer für die NO2-, CL2-, H2S-, O3- und SO2 -Messungen im ultravioletten Spektralbereich in unterschiedlichen Küvettenausführungen verwendet werden. Ein UVRAS (Ultraviolet resonance absorption spectrometer) zur NO-Messung und ein WLD (Wärmeleitfähigkeitsdetektor) zur H2-Messung runden das Sensorik-Angebot ab.

    Durch den modularen Aufbau des Gerätes können wir spezifisch auf Ihre Anforderungen eingehen. Füllen Sie für eine Anfrage unseren Multigasanalysator-Fragebogen aus – das hilft uns Ihre Anforderungen besser einschätzen zu können.

  • Anwendungen
    Durch Kombination der verfügbaren Sensortypen erschließen sich zahlreiche Einsatzgebiete in nicht explosionsgefährdeten Umgebungen, z.B. bei der Verbrennungsregelung, Prozesssteuerung und zur Überwachung der Inertisierung. Darüber hinaus ist der Einsatz im Bereich Umweltschutz sowie für Labormessungen und zur Raumluftüberwachung denkbar.
  • Beschreibung

    Der stationäre Multigas‑Analysator zur Messung von bis zu sechs Gasen ist in der Standard‑ und Kompakt‑Einbautiefe als 19"‑Tisch‑/Einschub‑Gehäusevariante sowie in einem Wandaufbaugehäuse mit 7"‑Touchscreen und Breitband‑Spannungsversorgung (100–240 V, 50–60 Hz) verfügbar. Er bietet standardmäßig digitale und analoge Ausgangssignale, einen internen Datenringspeicher, Prozessdruckkompensation und Durchflussüberwachung. Folgende Optionen können wir zusätzlich anbieten: Feuchtekompensation für NDIR‑Bänke, Fronteinbaufilter FPF+ mit einer breiten Auswahl von Filterelementen, Durchflussmesser FM40, eine eingebaute Messgaspumpe, Gehäuselüftung und seitliche Auszugsschienen. Neben FKM (Viton®) als Standardmaterial kann für die internen Gaswege PTFE oder rostfreier Stahl eingesetzt werden.
